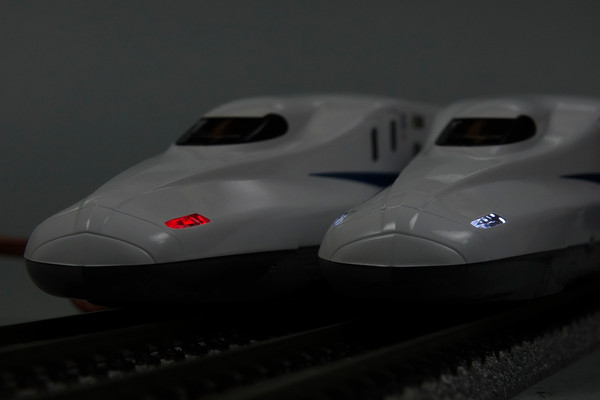

カトー N700A 新幹線「のぞみ」 発売日：2013年7月30日 発売区分：新製品 プロトタイプ：G編成 基本的には同社のN700系に準じているが、特徴的なロゴマーク、ヘッドライトの形状や床下などの差異を再現。連結方式がKATOダイアフラムカプラーに変更され使い勝手は向上したが、連結部の見た目のリアリティは低下してしまった。

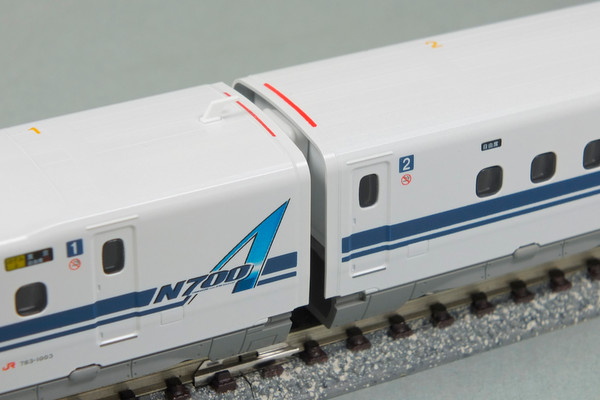

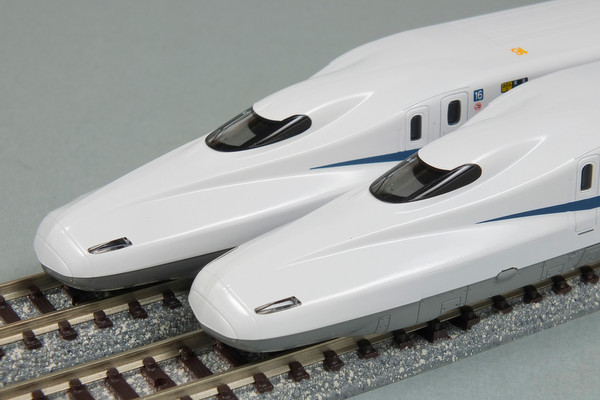

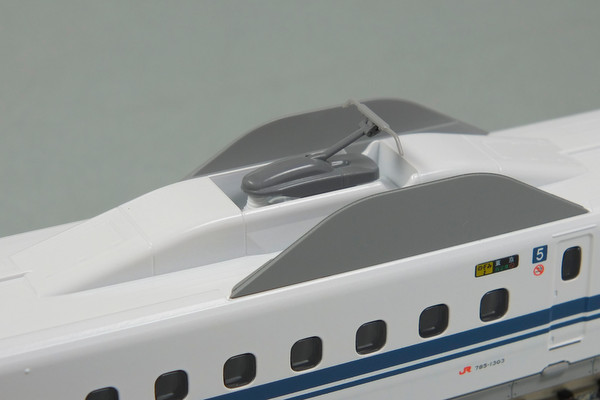

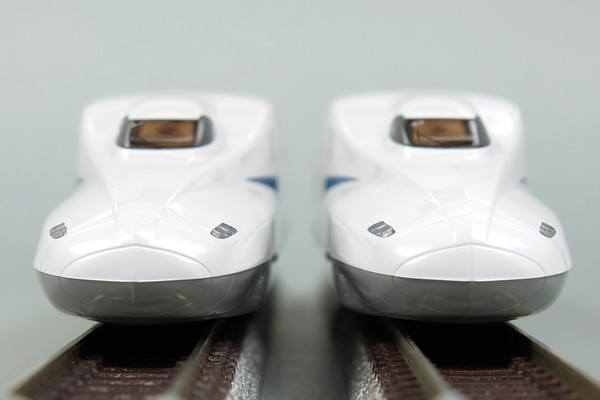

ギャラリー

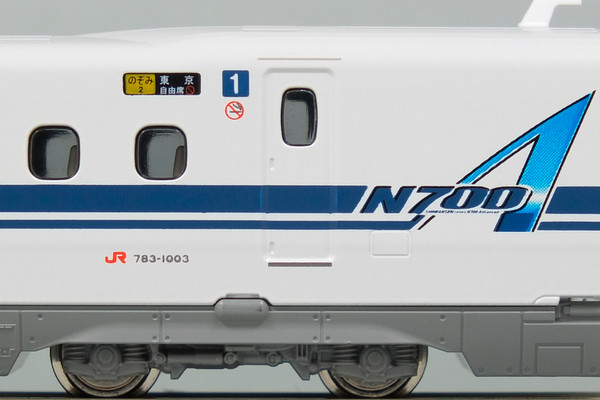

  • ギャラリー1
  • ギャラリー2
  • ギャラリー3
  • ギャラリー4
  • ギャラリー5
  • ギャラリー6
  • ギャラリー7
スペック
サイズ 当製品 実車 実車/160
先頭車全長 168.0 27,100 169.4
中間車全長 152.5 24,500 153.1
全幅 21.0 3,360 21.0
全高 22.0 3,600 22.5
編成長(16両編成) 2,546.0 404,700 2,529.4

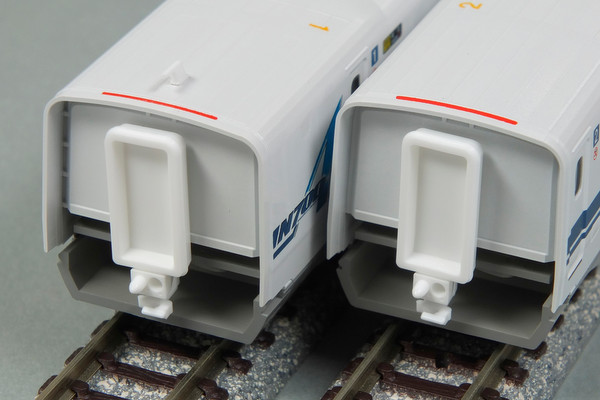

連結方式 KATOダイアフラムカプラー 伸縮 ○
間隔直線 5.0 間隔曲線IN 3.0 間隔曲線OUT 12.2
  • 単位はすべてミリ(mm)。
  • 定規やノギスで計測、目視なので誤差があるかも。
  • サイト管理人所有品の数値であり、同じ模型でも個体差が出る場合がある。
  • 連結間隔曲線はトミックスのR=354mmで計測。
  • 連結間隔は状態(バネ強さ等)により0.5mm程度の誤差は普通に出る。
  • 全長は車体長のみで、連結部(外幌など)は一切含まない。
  • 全高はレール面から屋根上まで。パンタやジョイントなどの機器類は除く。
再生産履歴(2008年1月以降)
4両基本セット 2015年7月14日
4両基本セット 2016年7月22日
4両増結セット 2016年7月22日
8両増結セット 2016年7月22日
4両基本セット 2018年9月4日
4両増結セット 2018年9月4日
8両増結セット 2018年9月4日
8両増結セット 2019年11月以降予定
4両基本セット 2019年11月以降予定
4両増結セット 2019年11月以降予定
製品構成

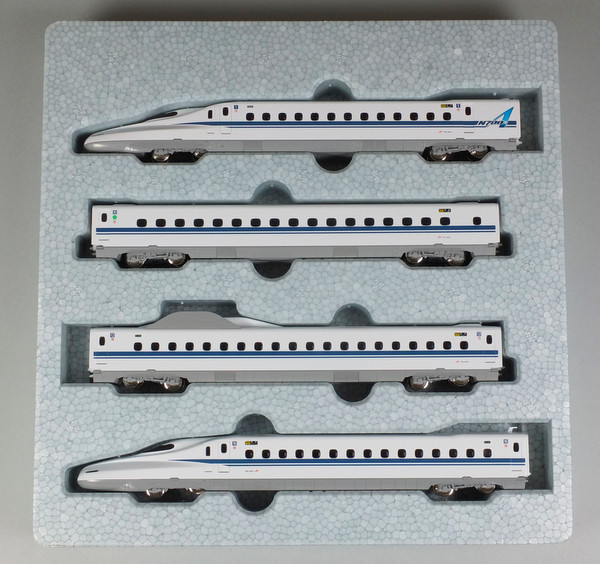

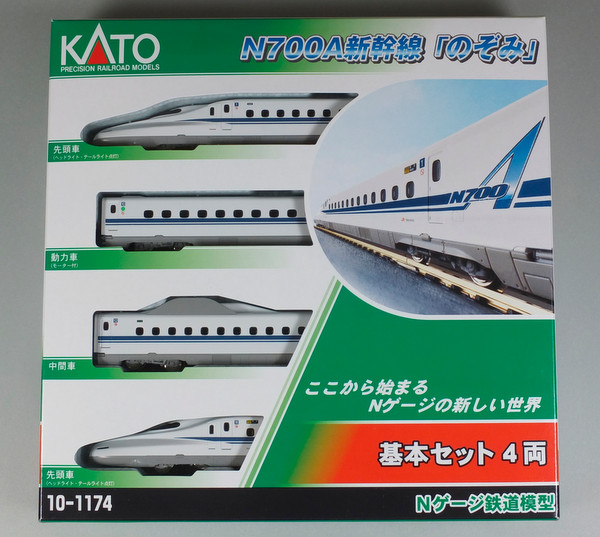

10-1174
4両基本セット
13,000 円
分類：車両セット
パッケージ：紙パック
付属品：マニュアル
サムネイル1サムネイル2サムネイル3

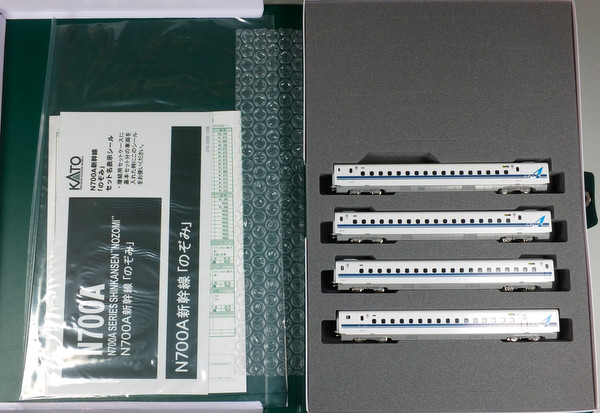

10-1175
4両増結セット
8,500 円
分類：車両セット
パッケージ：ブックケース
付属品：マニュアル・セット名表示シール
サムネイル1サムネイル2サムネイル3

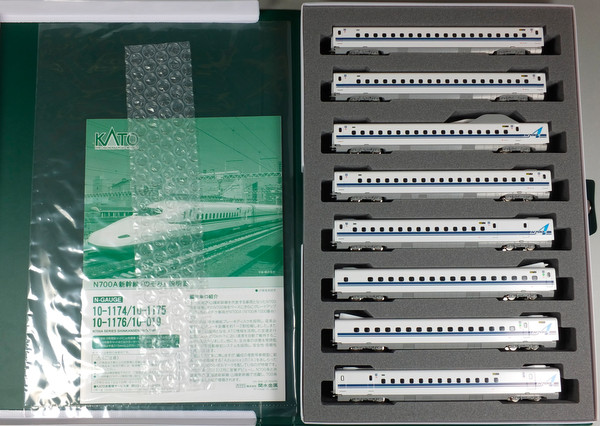

10-1176
8両増結セット
14,000 円
分類：車両セット
パッケージ：ブックケース
付属品：マニュアル
サムネイル1サムネイル2サムネイル3
フル編成価格
4両基本セット×1　4両増結セット×1　8両増結セット×1　
35,500 円
編成図・形式写真
矢印
博多
東京
矢印
CarInfoItem1
1号車 783-1003
4両基本セット
CarInfoItem2
2号車 787-1003
8両増結セット
CarInfoItem3
3号車 786-1503
4両増結セット
CarInfoItem4
4号車 785-1003
8両増結セット
CarInfoItem5
5号車 785-1303
8両増結セット
CarInfoItem6
6号車 786-1003
8両増結セット
CarInfoItem7
7号車 787-1403
8両増結セット
CarInfoItem8
8号車 775-1003
8両増結セット
CarInfoItem9
9号車 776-1003
8両増結セット
CarInfoItem10
10号車 777-1003[M]
4両基本セット
CarInfoItem11
11号車 786-1703
8両増結セット
CarInfoItem12
12号車 785-1603
4両基本セット
CarInfoItem13
13号車 785-1503
4両増結セット
CarInfoItem14
14号車 786-1203
4両増結セット
CarInfoItem15
15号車 787-1503
4両増結セット
CarInfoItem16
16号車 784-1003
4両基本セット
ALL
4両基本セット
4両増結セット
8両増結セット

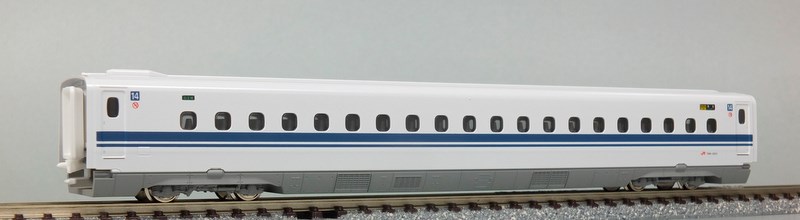

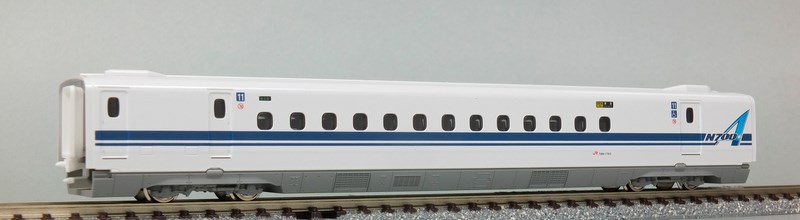

形式写真(海側)
形式写真(山側)

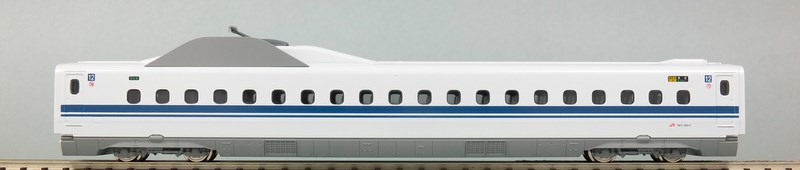

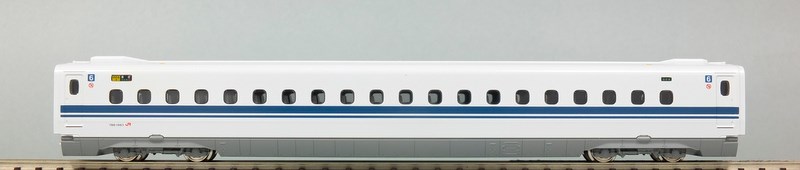

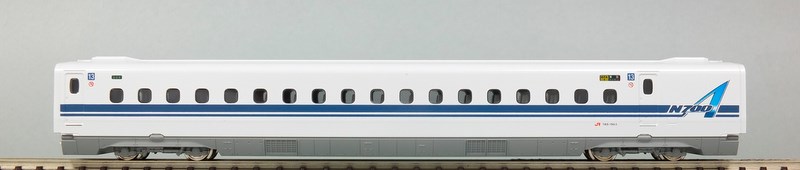

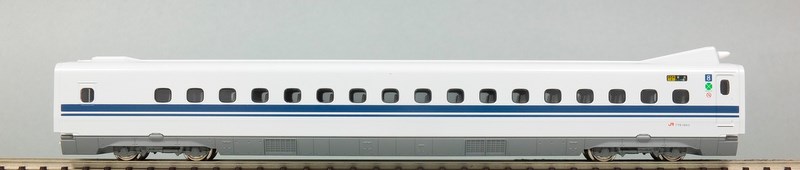

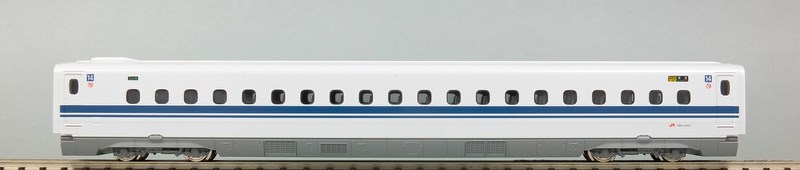

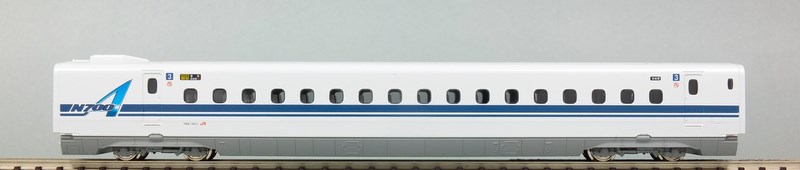

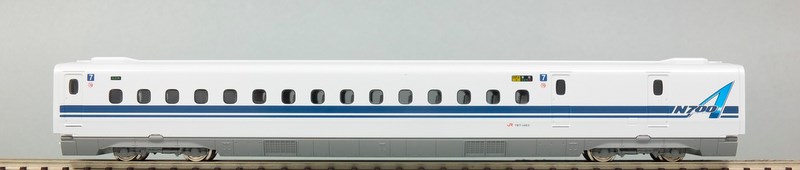

サイドビュー(海側)
サイドビュー(山側)

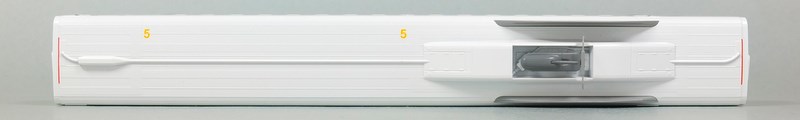

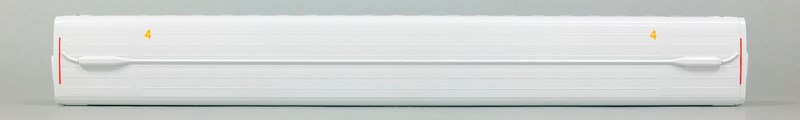

屋根上
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
矢印
博多
東京
東京
博多
矢印

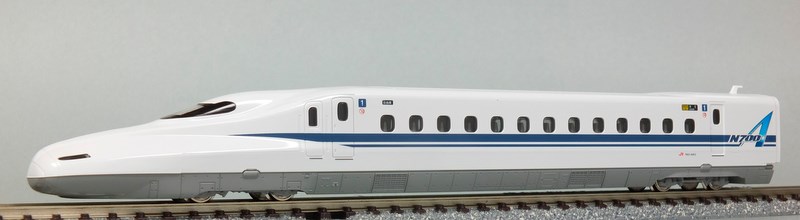

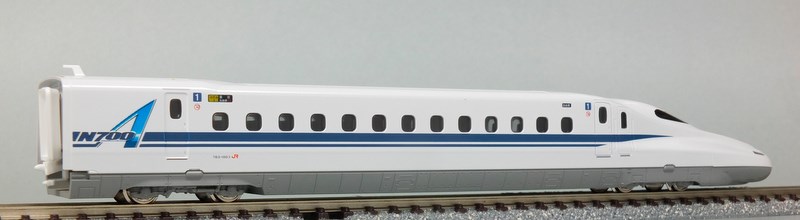

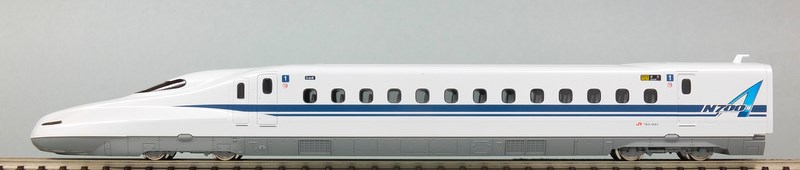

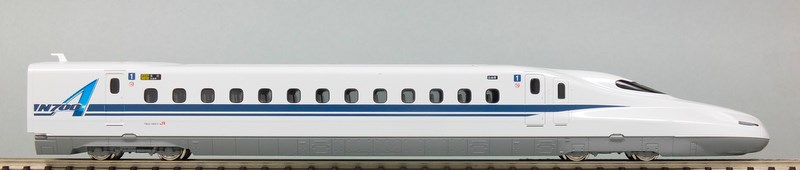

1号車　783-1003

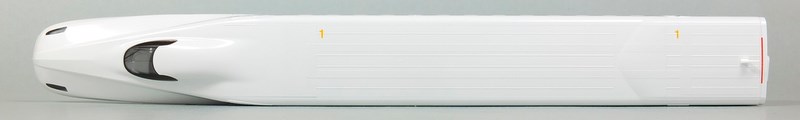

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

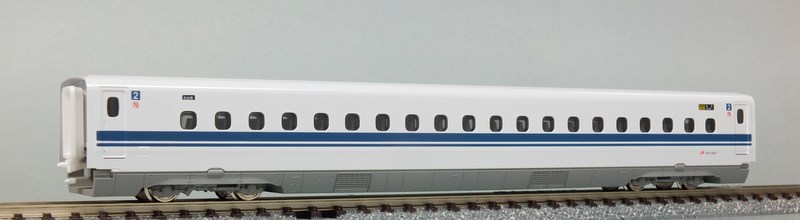

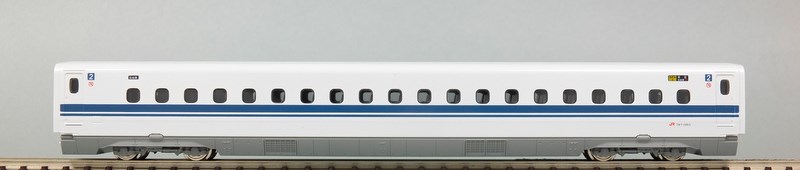

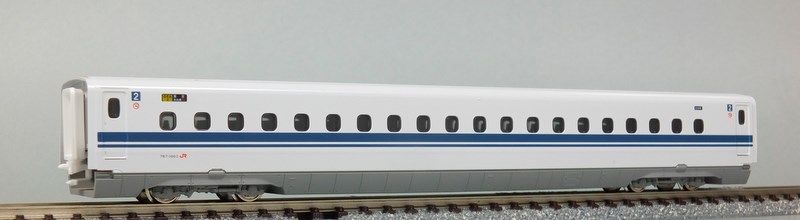

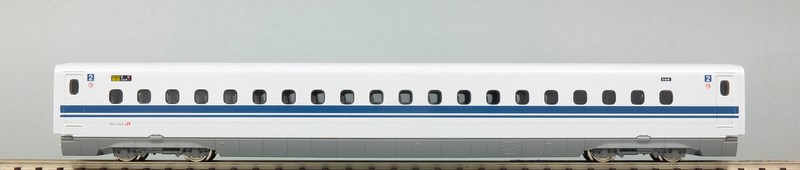

2号車　787-1003

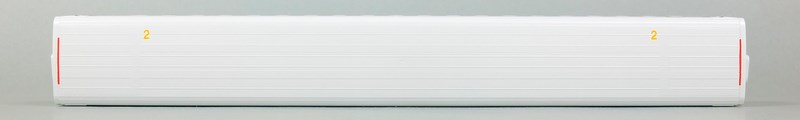

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

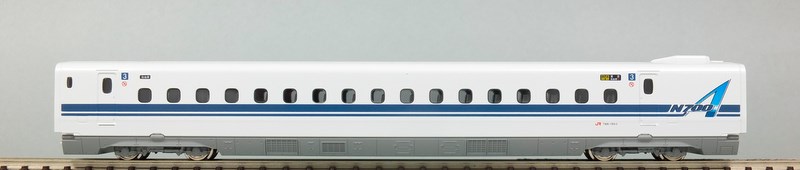

3号車　786-1503

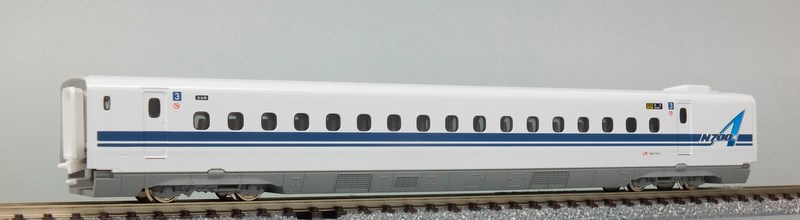

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

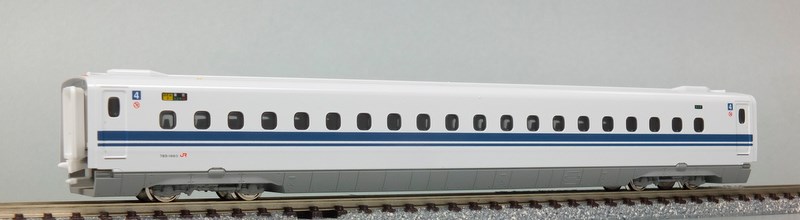

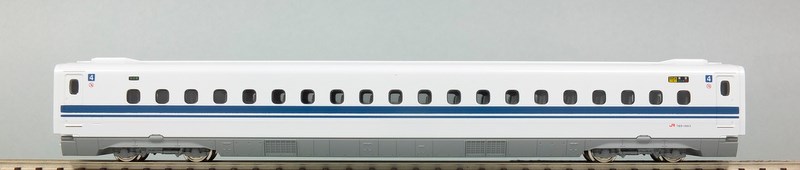

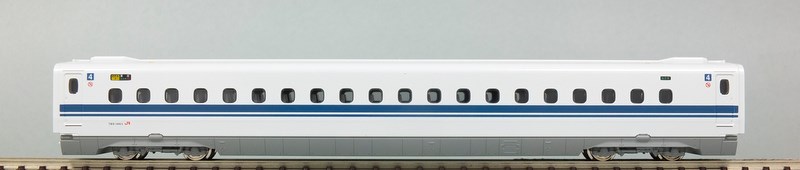

4号車　785-1003
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

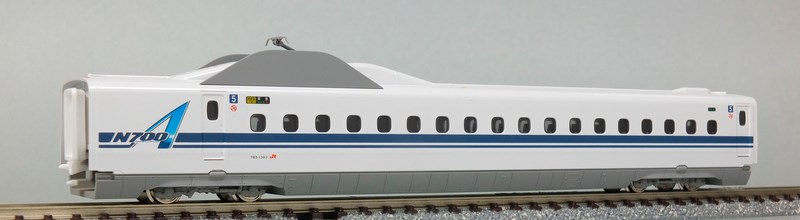

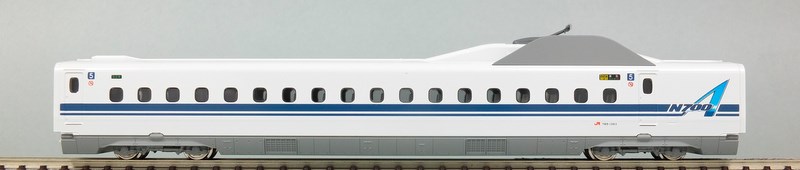

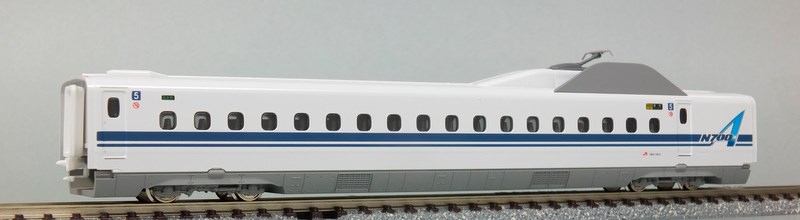

5号車　785-1303
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
6号車　786-1003

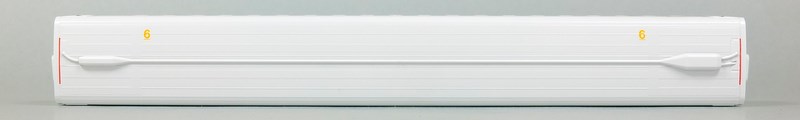

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

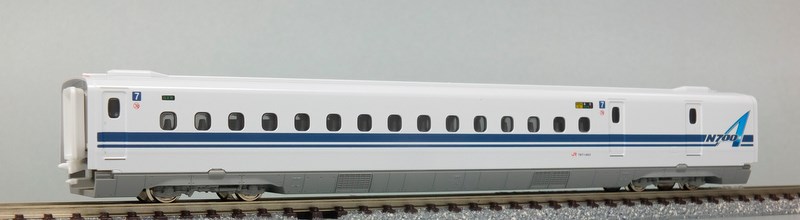

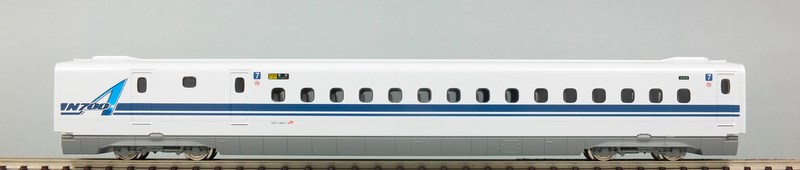

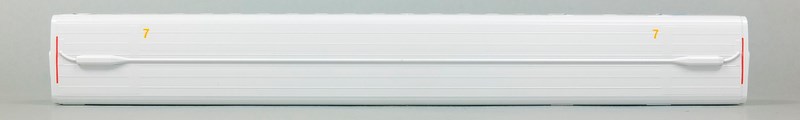

7号車　787-1403

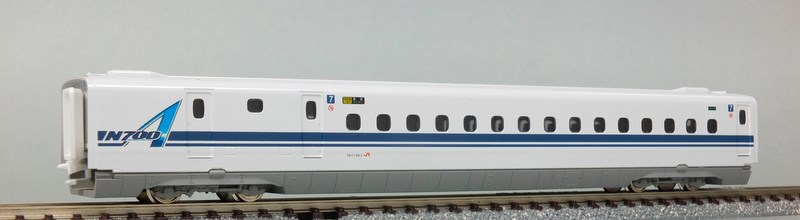

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

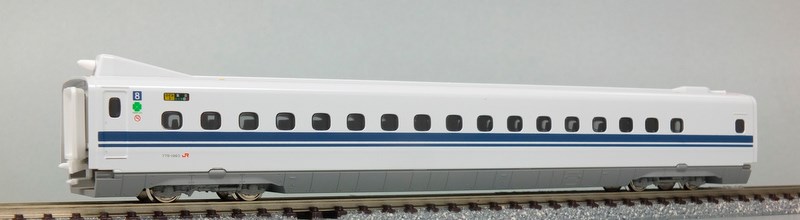

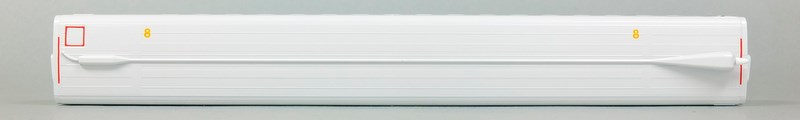

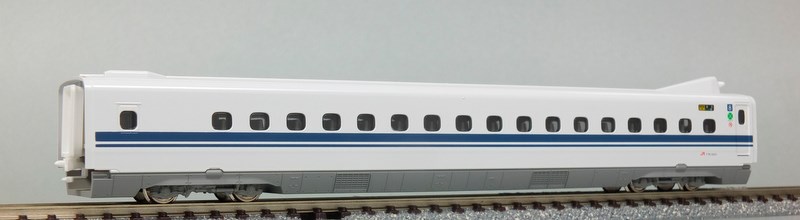

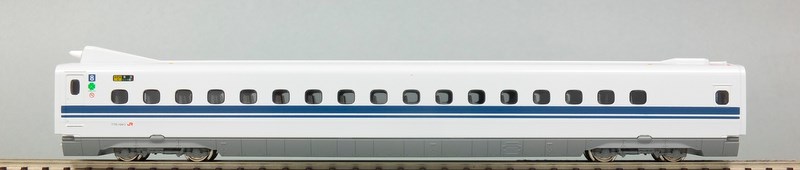

8号車　775-1003
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

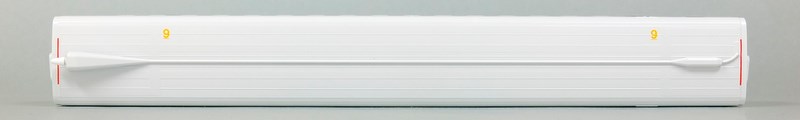

9号車　776-1003

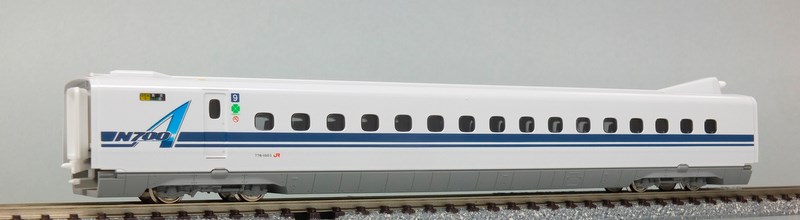

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

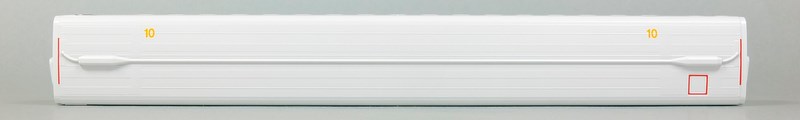

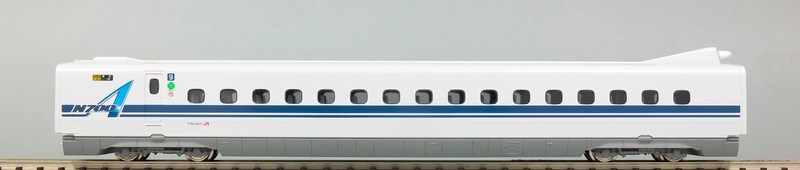

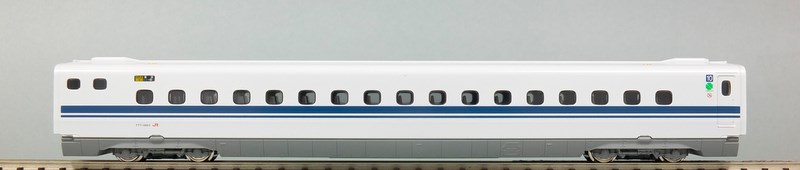

10号車　777-1003　[動力車]

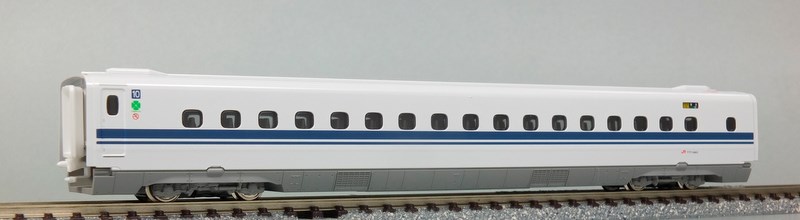

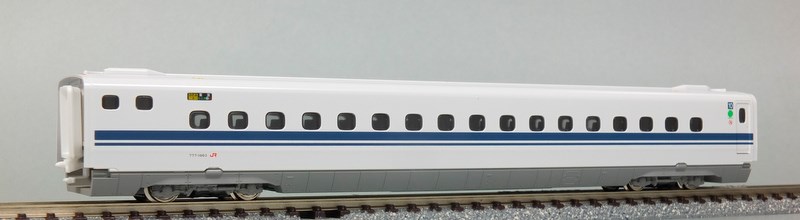

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

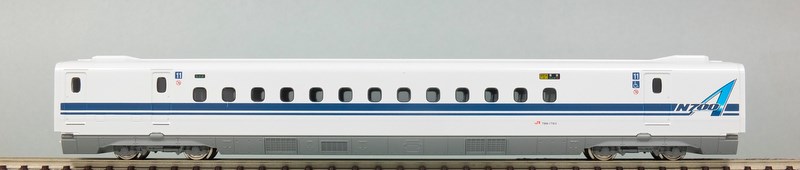

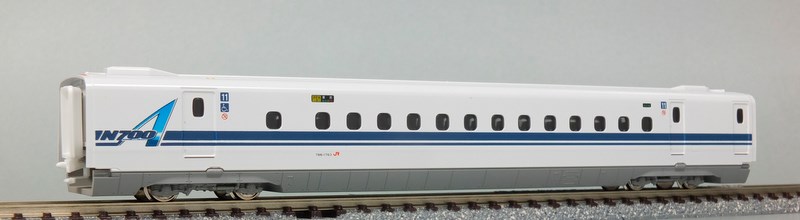

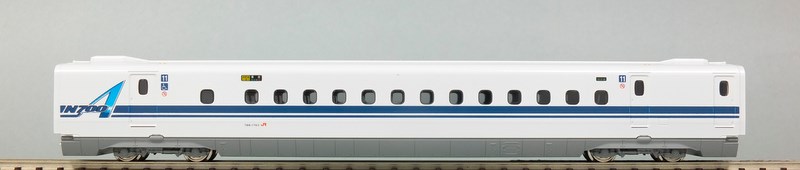

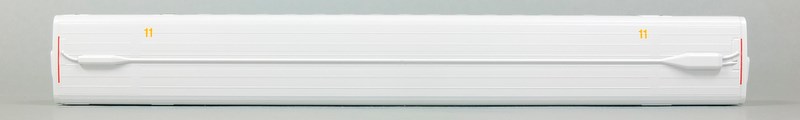

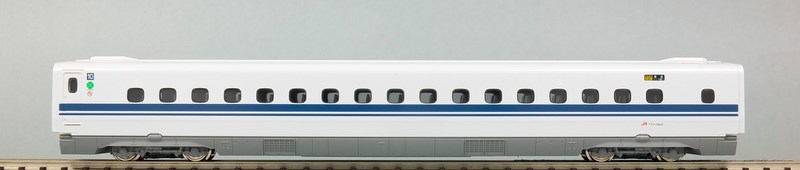

11号車　786-1703
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

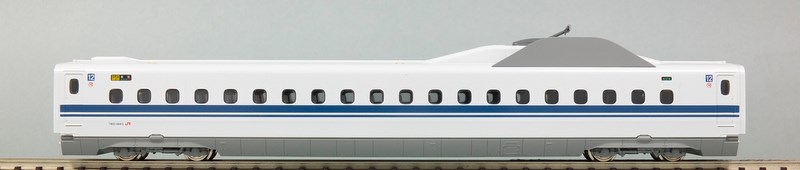

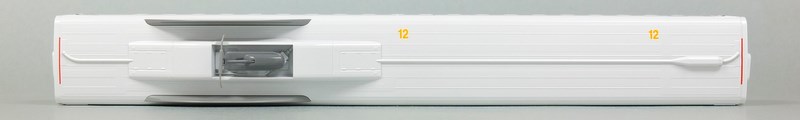

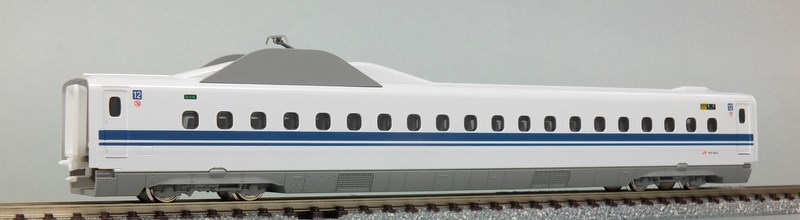

12号車　785-1603
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

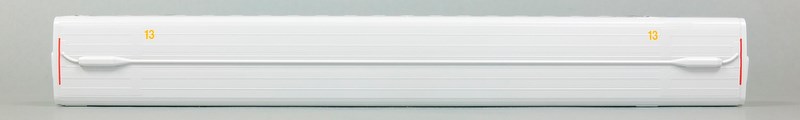

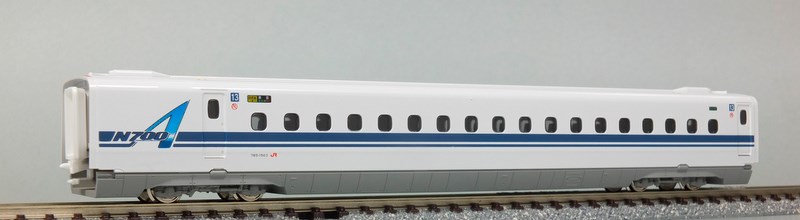

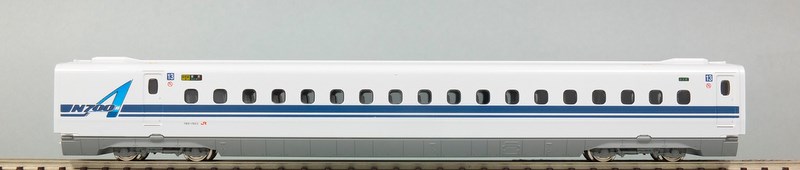

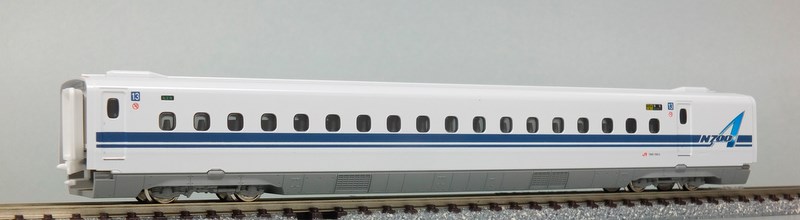

13号車　785-1503
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

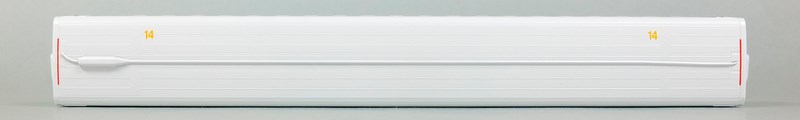

14号車　786-1203
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

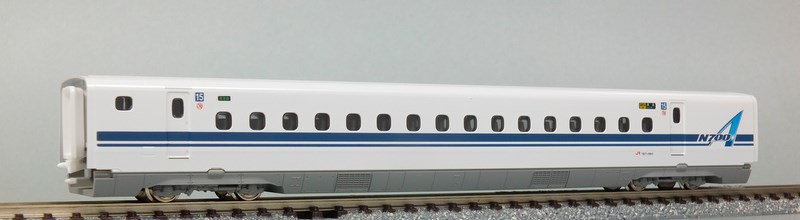

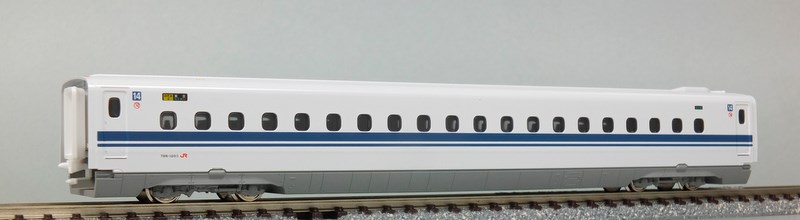

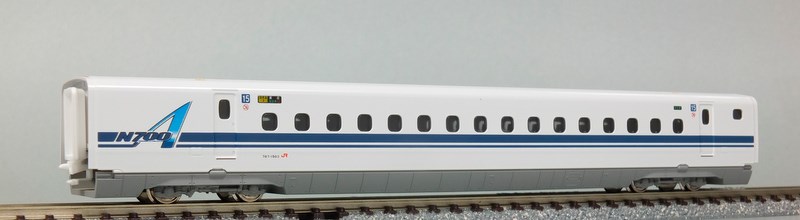

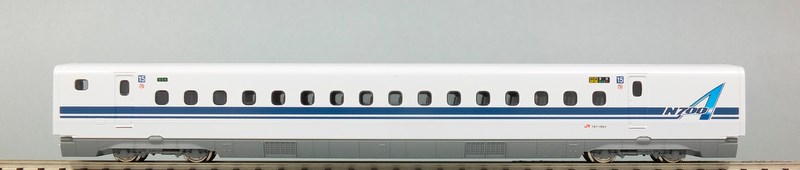

15号車　787-1503

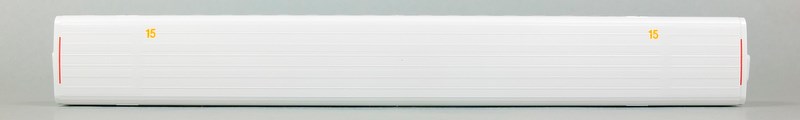

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

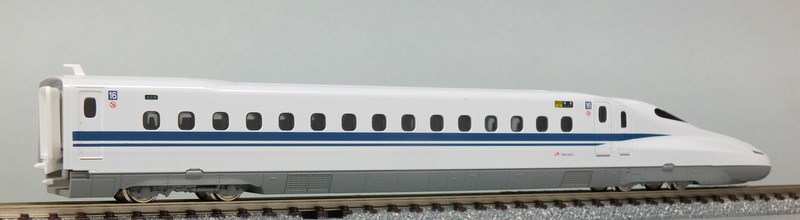

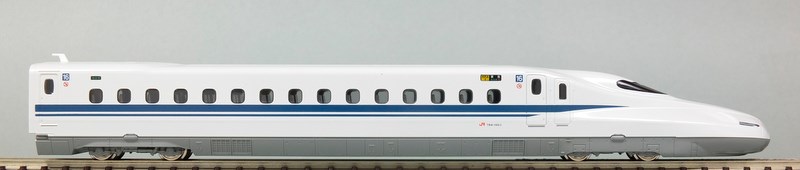

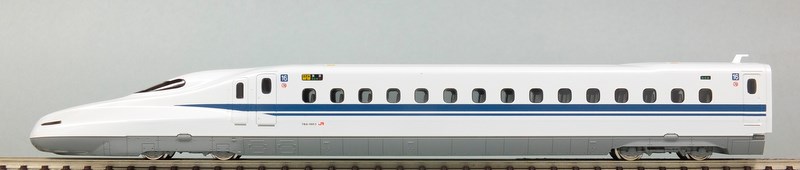

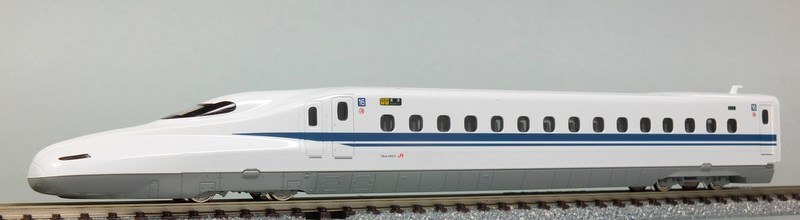

16号車　784-1003

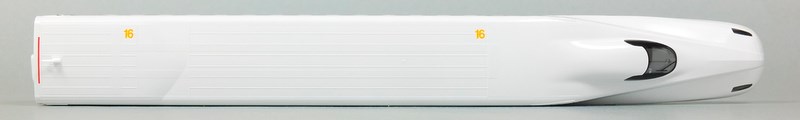

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
