カトー 100系新幹線「グランドひかり」 発売日：1997年1月 発売区分：新製品 プロトタイプ：V9編成 100系のうち、JR西日本所有の「グランドひかり」と呼ばれる仕様がプロトタイプ。ダイアフラムカプラー採用など手堅い印象だが、実車同様4両の2階建て車が迫力。2両増結セットは一部の車番などがステッカー表現となる。

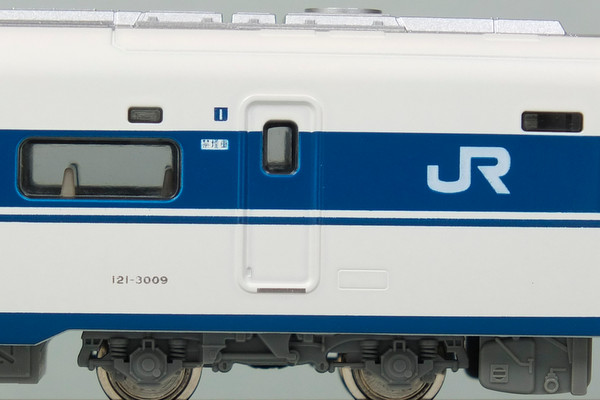

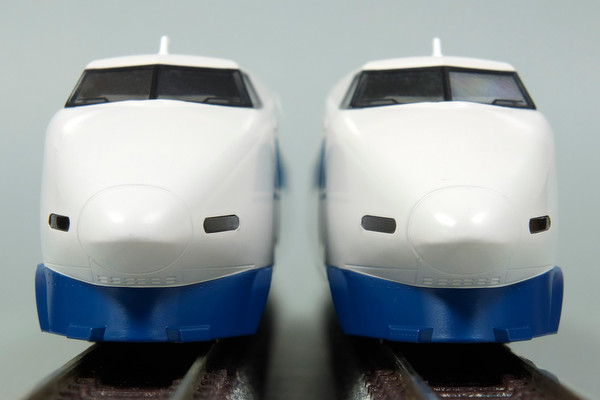

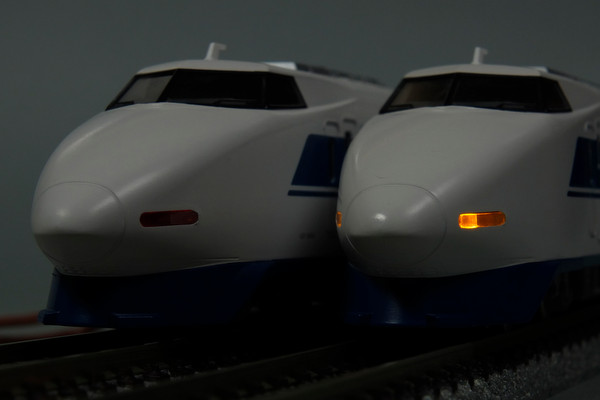

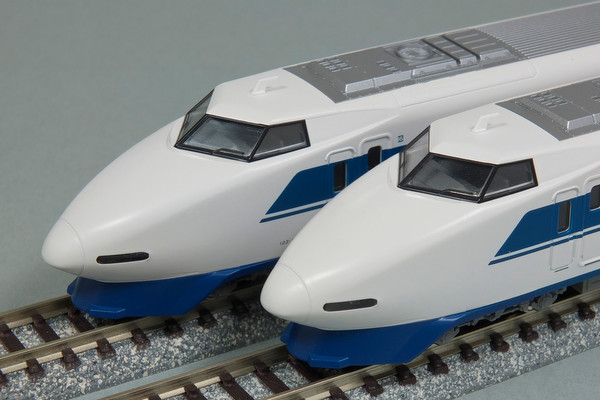

ギャラリー

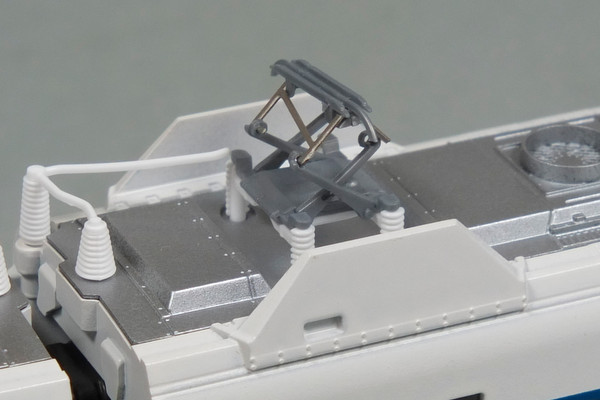

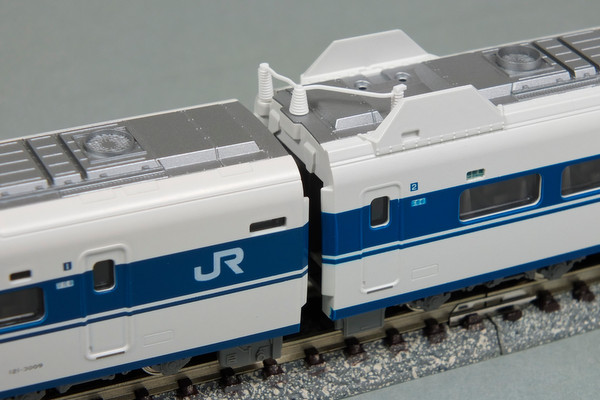

  • ギャラリー1
  • ギャラリー2
  • ギャラリー3
  • ギャラリー4
  • ギャラリー5
  • ギャラリー6
  • ギャラリー7
スペック
サイズ 当製品 実車 実車/160
先頭車全長 160.0 25,800 161.3
中間車全長 152.0 24,500 153.1
全幅 21.0 3,380 21.1
全高 24.0 4,490 28.1
編成長(16両編成) 2,506.5 402,100 2,513.1

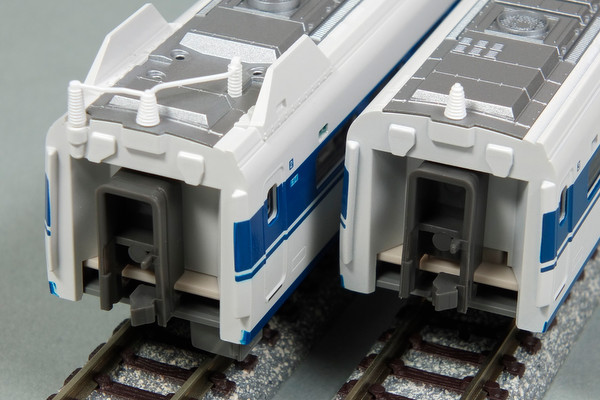

連結方式 ダイアフラムカプラー 伸縮 ○
間隔直線 3.9 間隔曲線IN 2.4 間隔曲線OUT 12.2
  • 単位はすべてミリ(mm)。
  • 定規やノギスで計測、目視なので誤差があるかも。
  • サイト管理人所有品の数値であり、同じ模型でも個体差が出る場合がある。
  • 連結間隔曲線はトミックスのR=354mmで計測。
  • 連結間隔は状態(バネ強さ等)により0.5mm程度の誤差は普通に出る。
  • 全長は車体長のみで、連結部(外幌など)は一切含まない。
  • 全高はレール面から屋根上まで。パンタやジョイントなどの機器類は除く。
再生産履歴(2008年1月以降)
基本6両セット 2010年2月18日
増結6両セット 2010年2月18日
増結2両セット 2010年2月18日
基本6両セット 2011年6月14日
増結6両セット 2011年6月14日
増結2両セット 2011年6月14日
基本6両セット 2014年8月1日
増結6両セット 2014年8月1日
増結2両セット 2014年8月1日
製品構成

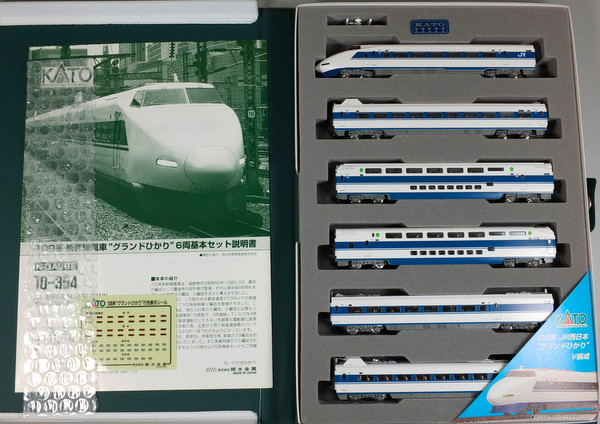

10-354
基本6両セット
14,000 円
分類：車両セット
パッケージ：ブックケース

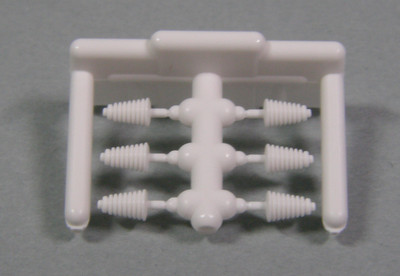

付属品：マニュアル・ステッカー・ガイシパーツ
サムネイル1サムネイル2サムネイル3

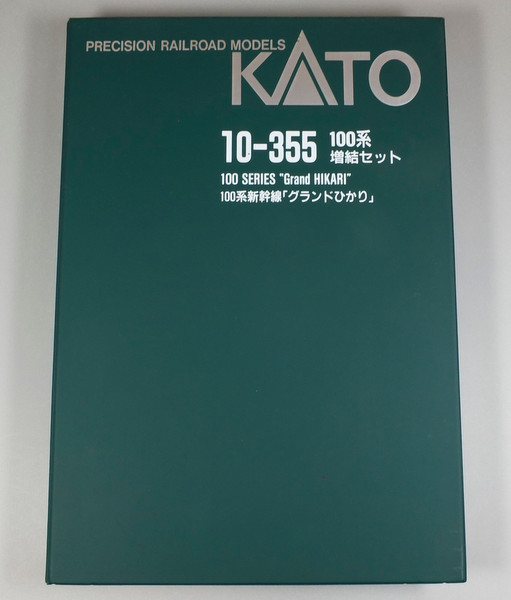

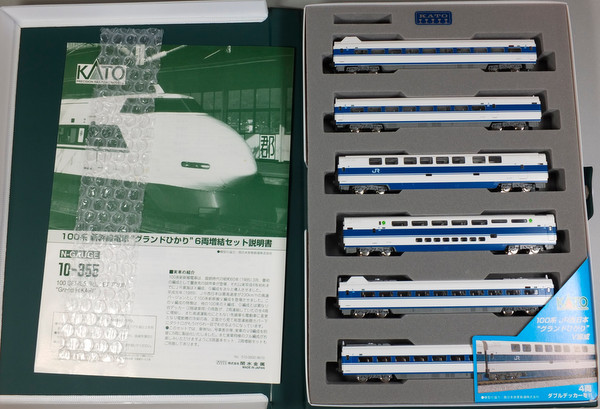

10-355
増結6両セット
9,000 円
分類：車両セット
パッケージ：ブックケース
付属品：マニュアル・ステッカー・ガイシパーツ
サムネイル1サムネイル2サムネイル3

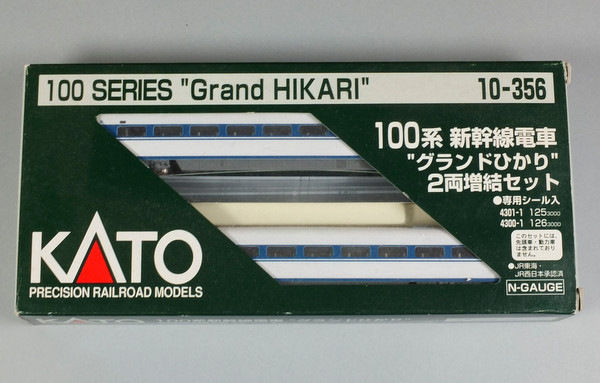

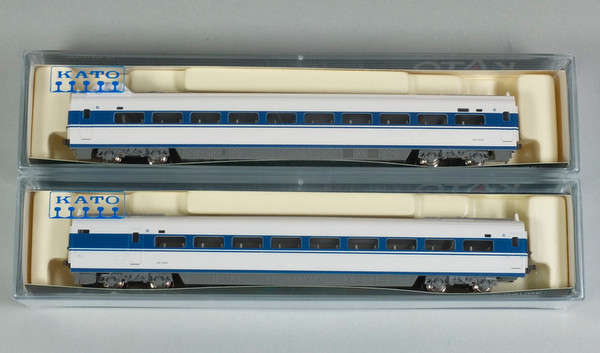

10-356
増結2両セット
3,000 円
分類：車両セット
パッケージ：紙パック＋単品ケース
付属品：マニュアル・ステッカー
サムネイル1サムネイル2
フル編成価格
基本6両セット×1　増結6両セット×1　増結2両セット×2　
29,000 円
編成図・形式写真
矢印
博多
東京
矢印
CarInfoItem1
1号車 123-3009
基本6両セット
CarInfoItem2
2号車 126-3041
増結6両セット
CarInfoItem3
3号車 125-3025
増結2両セット
CarInfoItem4
4号車 126-3042
増結2両セット
CarInfoItem5
5号車 125-3809
増結6両セット
CarInfoItem6
6号車 126-3043
基本6両セット
CarInfoItem7
7号車 179-3009
基本6両セット
CarInfoItem8
8号車 168-3009
増結6両セット
CarInfoItem9
9号車 179-3109
増結6両セット
CarInfoItem10
10号車 178-3009
基本6両セット
CarInfoItem11
11号車 125-3709[M]
基本6両セット
CarInfoItem12
12号車 126-3044
増結2両セット
CarInfoItem13
13号車 125-3026
増結2両セット
CarInfoItem14
14号車 126-3045
増結6両セット
CarInfoItem15
15号車 125-3027
増結6両セット
CarInfoItem16
16号車 124-3009
基本6両セット
ALL
基本6両セット
増結6両セット
増結2両セット

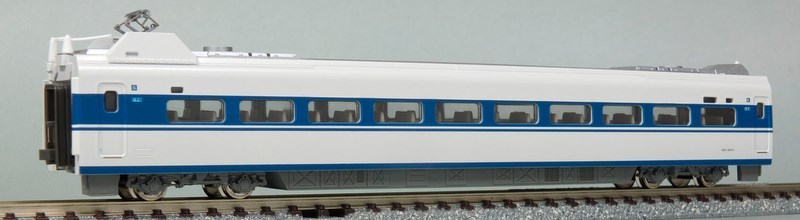

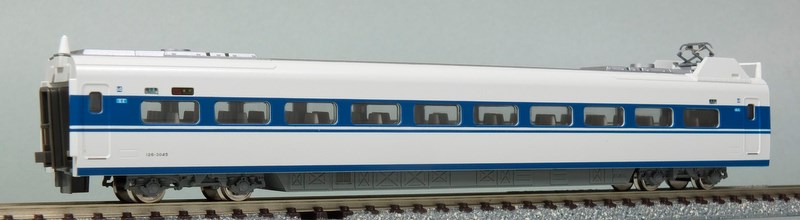

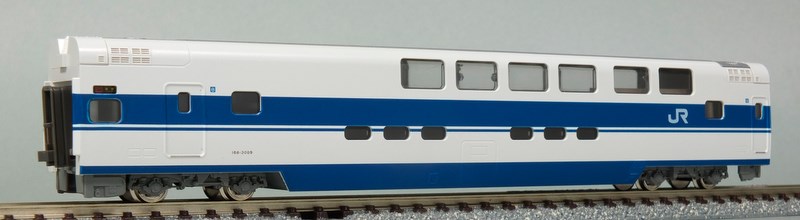

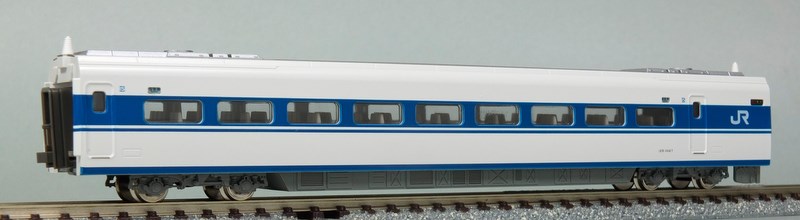

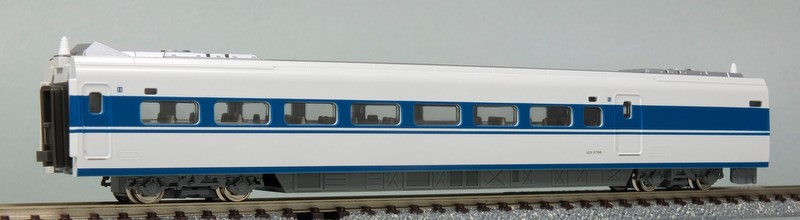

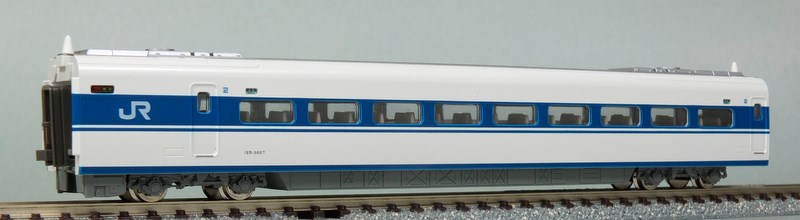

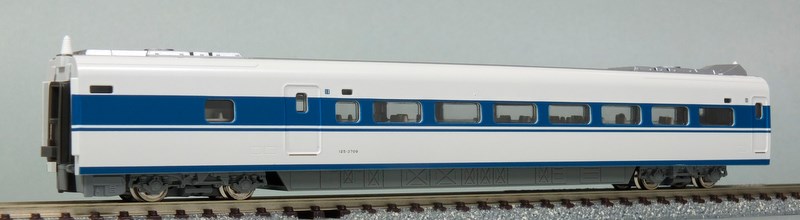

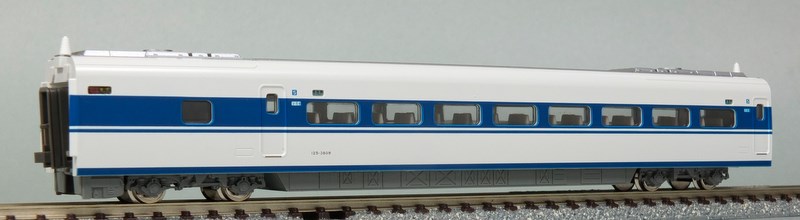

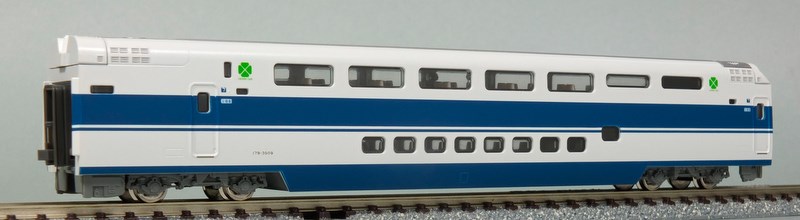

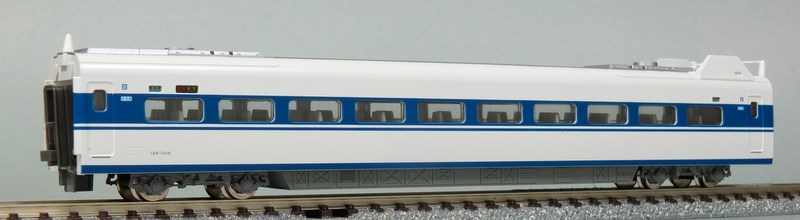

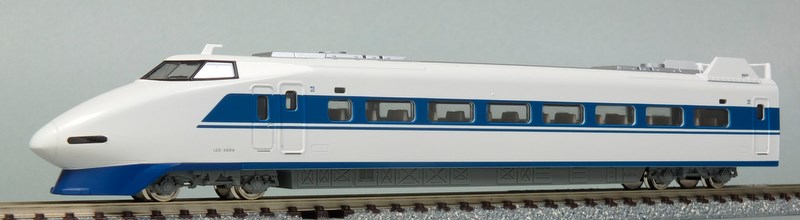

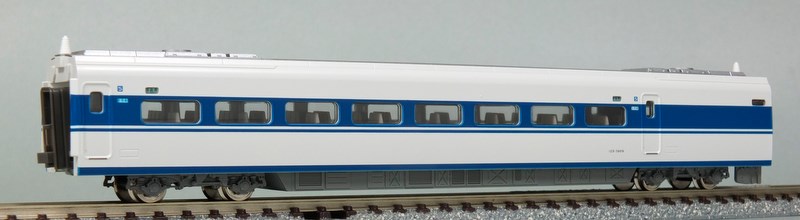

形式写真(海側)
形式写真(山側)

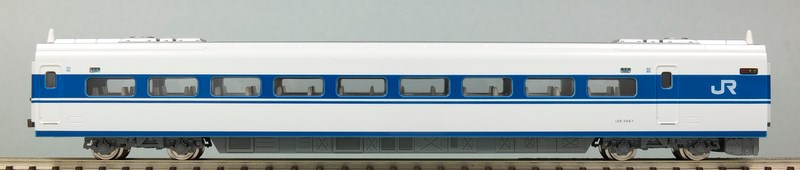

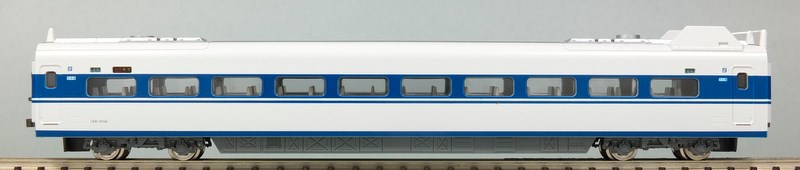

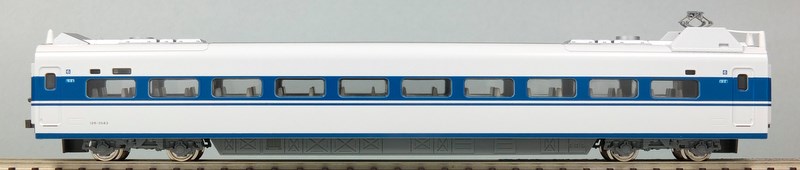

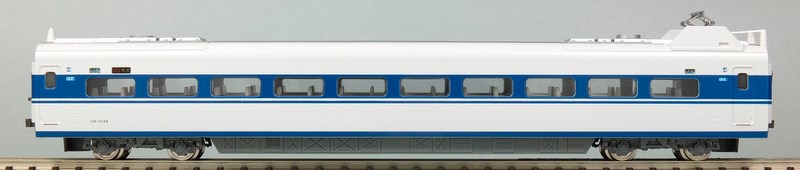

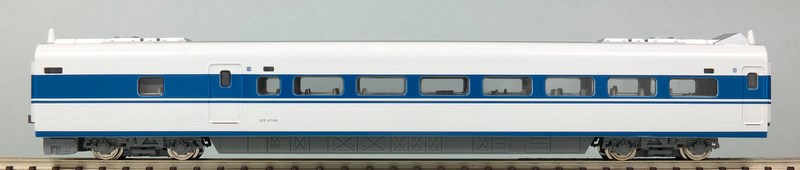

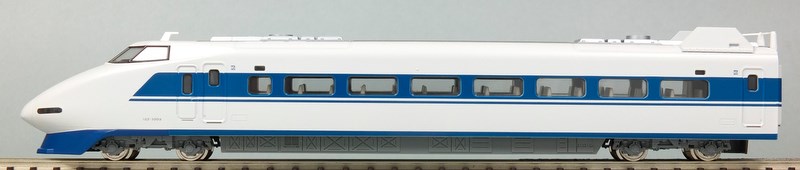

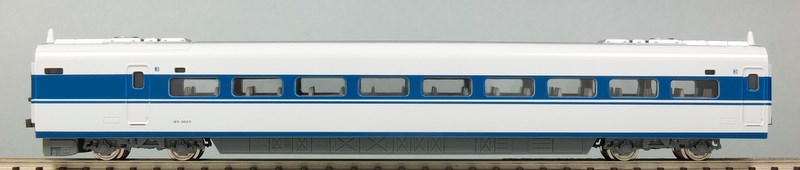

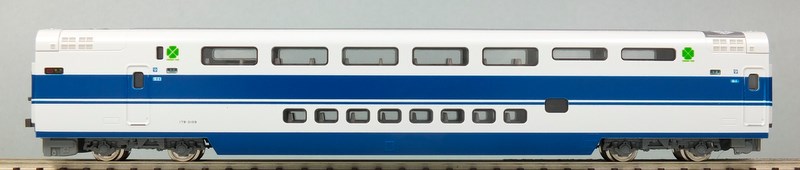

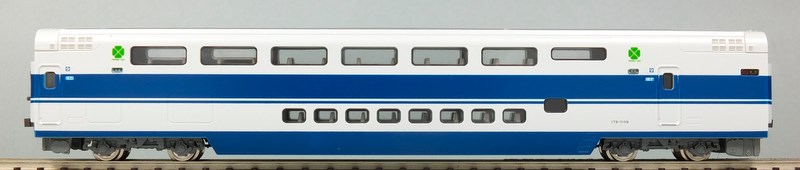

サイドビュー(海側)
サイドビュー(山側)

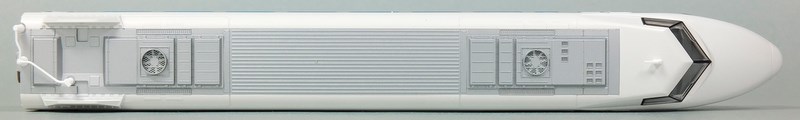

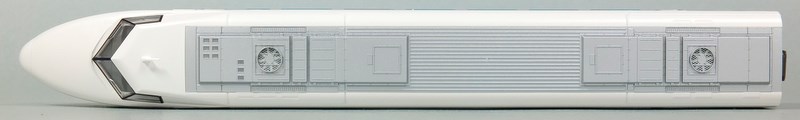

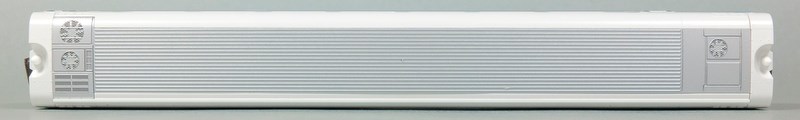

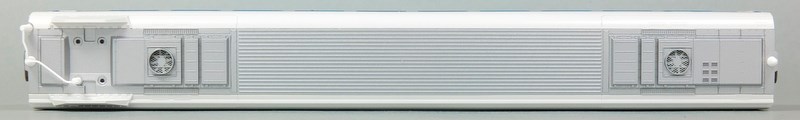

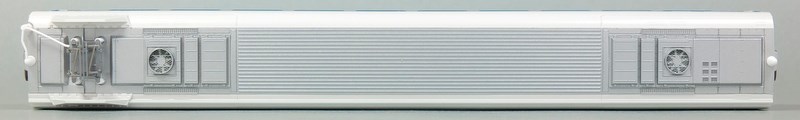

屋根上
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
矢印
博多
東京
東京
博多
矢印

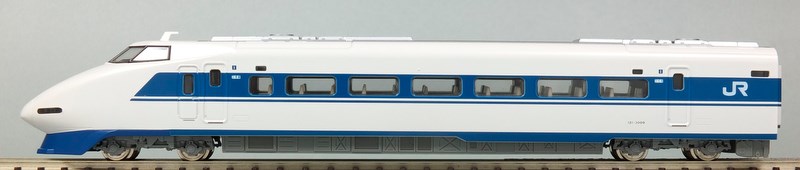

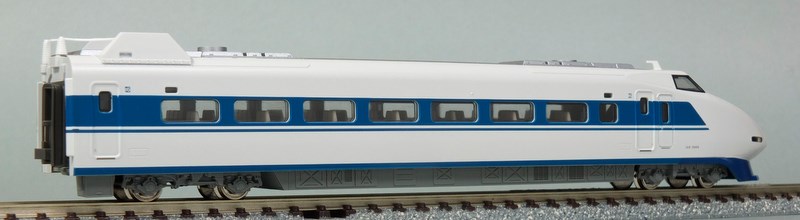

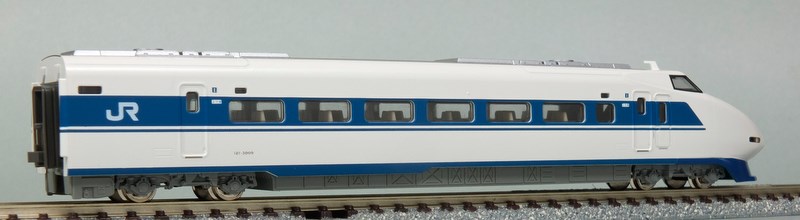

1号車　123-3009

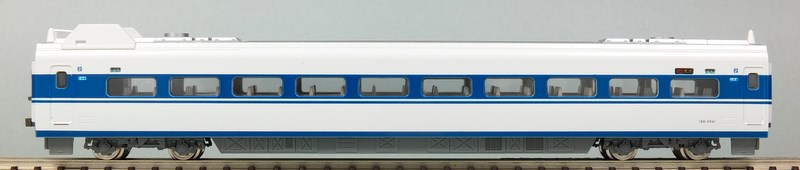

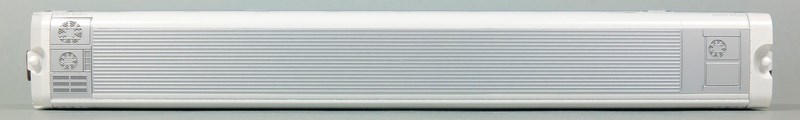

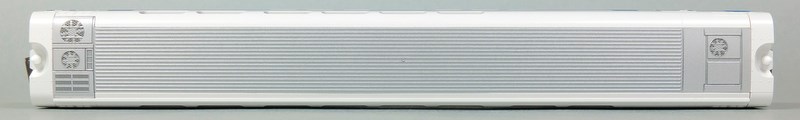

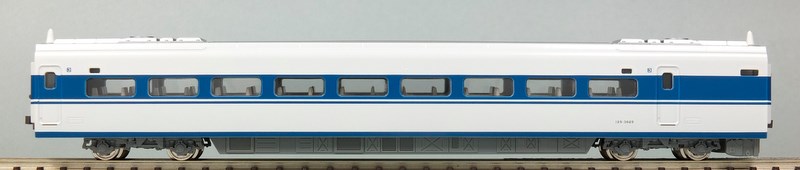

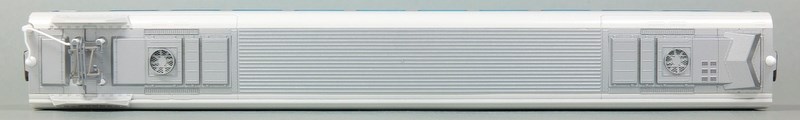

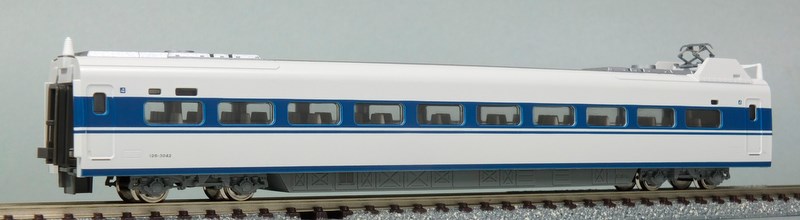

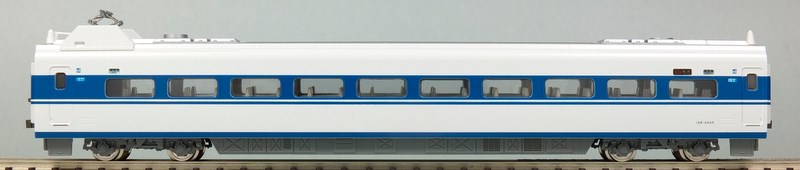

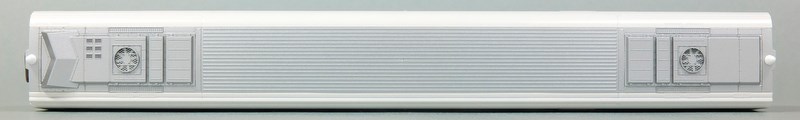

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
2号車　126-3041
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
3号車　125-3025
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
4号車　126-3042
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
5号車　125-3809
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
6号車　126-3043
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
7号車　179-3009

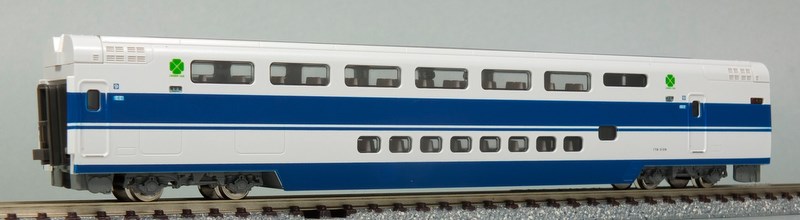

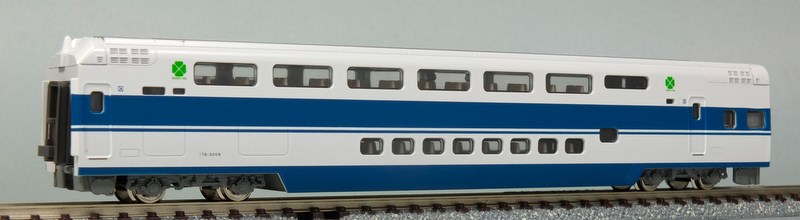

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
8号車　168-3009

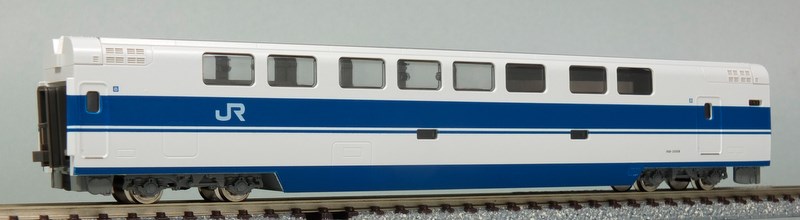

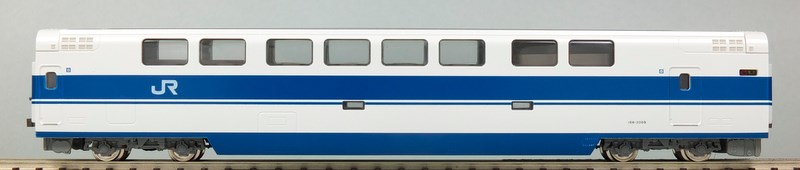

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
9号車　179-3109
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
10号車　178-3009

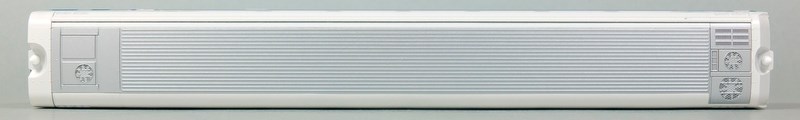

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
11号車　125-3709　[動力車]

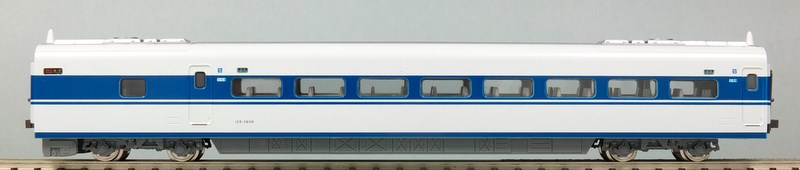

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
12号車　126-3044
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
車番・号車番号は付属ステッカーで変更可能
13号車　125-3026
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
車番・号車番号は付属ステッカーで変更可能
14号車　126-3045
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
15号車　125-3027
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
16号車　124-3009
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
