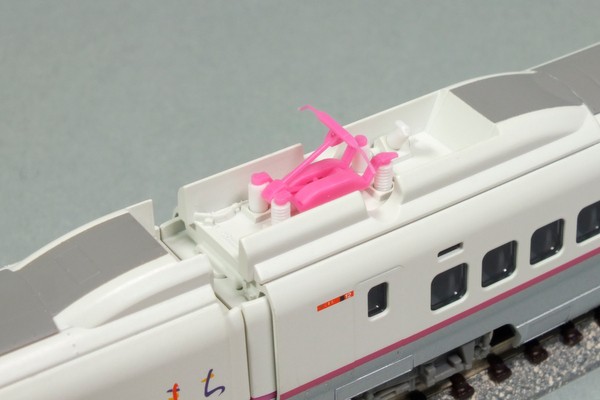

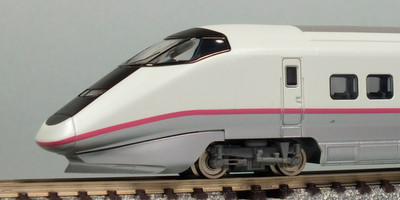

トミックス JR E3系秋田新幹線(こまち) 発売日:2000年12月12日 発売区分:新製品 プロトタイプ:R17編成 E3系0番台「こまち」仕様を再現。R17編成の形式番号が印刷済みだが、屋根上はR2〜16編成のものになっているほか、パンタグラフ周辺が「つばさ」仕様になっている。 東京寄り先頭車に格納式TNカプラーを備え、同社のE2系等との併結が可能。

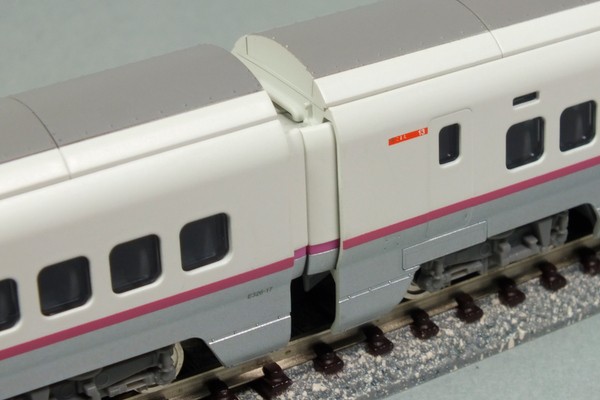

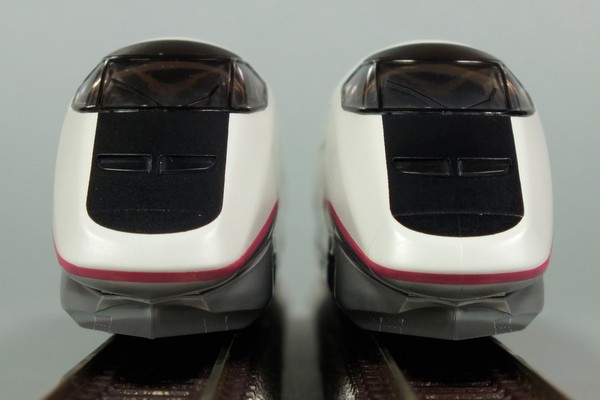

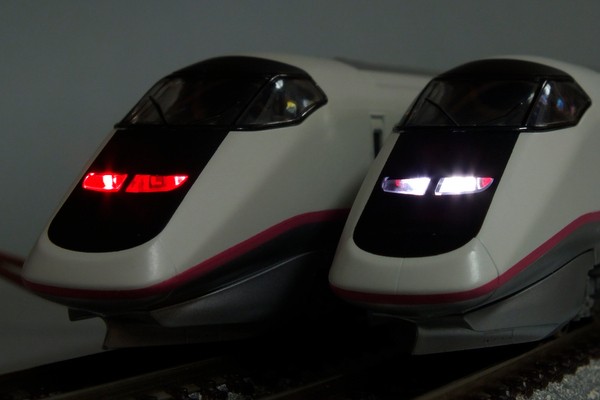

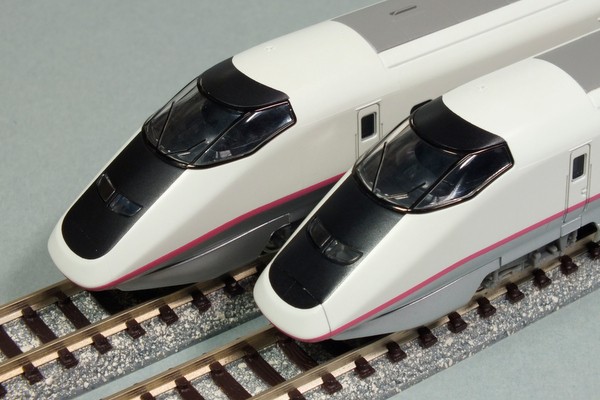

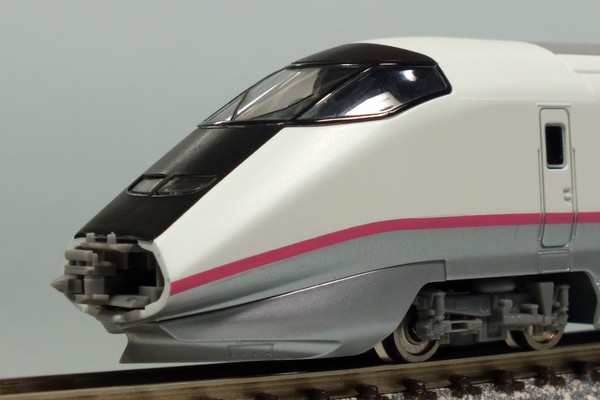

ギャラリー
  • ギャラリー1
  • ギャラリー2
  • ギャラリー3
  • ギャラリー4
  • ギャラリー5
  • ギャラリー6
  • ギャラリー7
  • ギャラリー8
スペック
サイズ 当製品 実車 実車/160
先頭車全長 142.5 22,825 142.7
中間車全長 125.0 20,000 125.0
全幅 18.6 2,950 18.4
全高 25.5 4,080 25.5
編成長(6両編成) 807.5 128,150 800.9

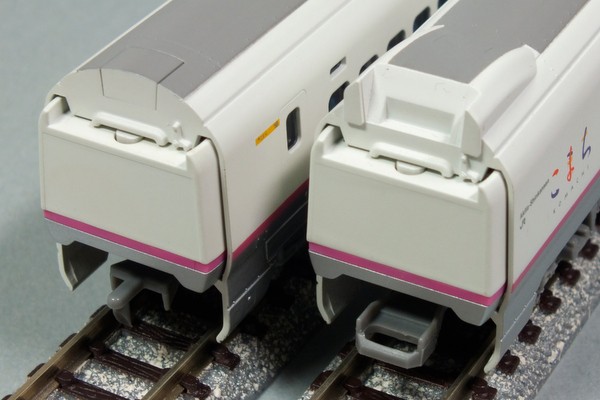

連結方式 フックリングカプラー(改良型) 伸縮 ×
間隔直線 4.5 間隔曲線IN 1.9 間隔曲線OUT 8.5
  • 単位はすべてミリ(mm)。
  • 定規やノギスで計測、目視なので誤差があるかも。
  • サイト管理人所有品の数値であり、同じ模型でも個体差が出る場合がある。
  • 連結間隔曲線はトミックスのR=354mmで計測。
  • 連結間隔は状態(バネ強さ等)により0.5mm程度の誤差は普通に出る。
  • 全長は車体長のみで、連結部(外幌など)は一切含まない。
  • 全高はレール面から屋根上まで。パンタやジョイントなどの機器類は除く。
再生産履歴(2008年1月以降)

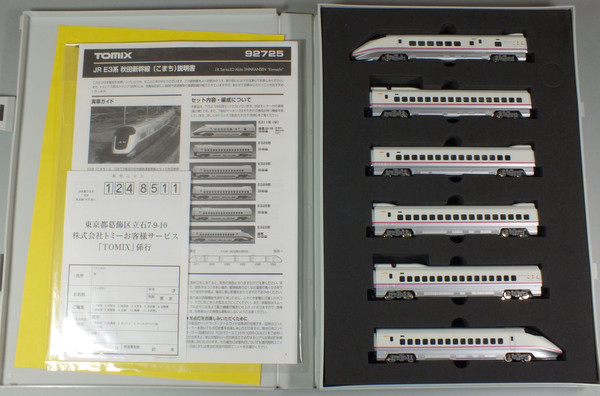

製品構成

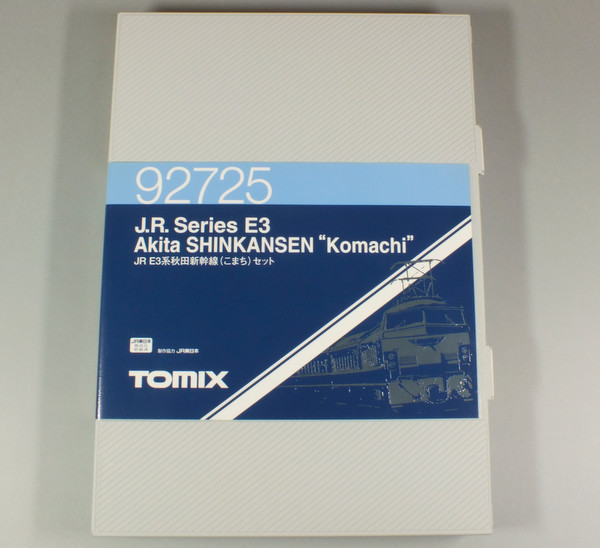

92725
6両セット
19,800 円
分類:車両セット
パッケージ:ブックケース
付属品:マニュアル
サムネイル1サムネイル2サムネイル3
フル編成価格
6両セット×1
19,800 円
編成図・形式写真
矢印
東京
秋田
矢印
CarInfoItem1
11号車 E311-17[M]
CarInfoItem2
12号車 E326-17
CarInfoItem3
13号車 E329-17
CarInfoItem4
14号車 E328-17
CarInfoItem5
15号車 E325-17
CarInfoItem6
16号車 E322-17

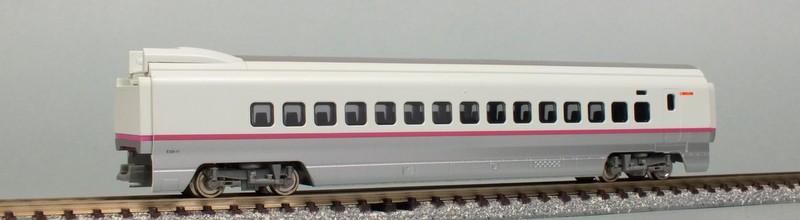

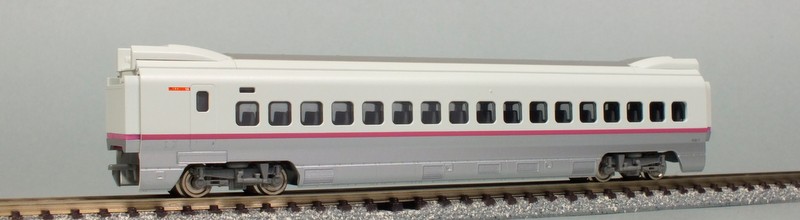

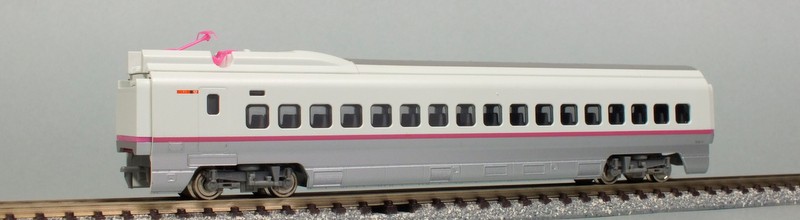

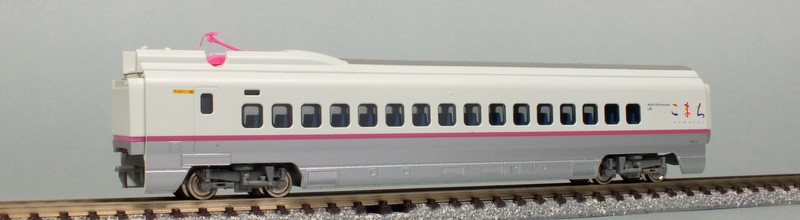

形式写真(海側)

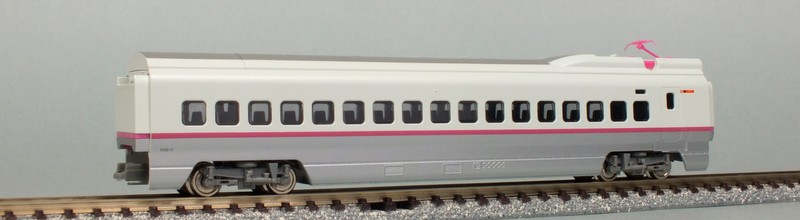

形式写真(山側)

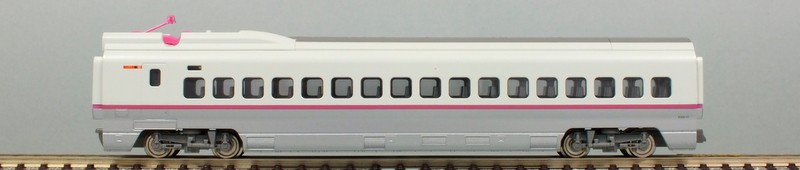

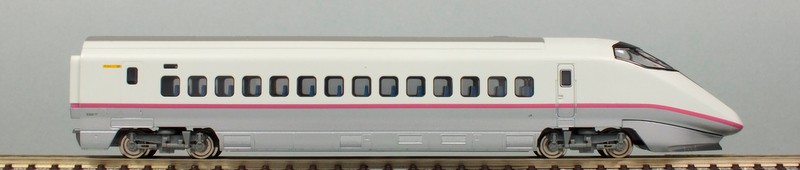

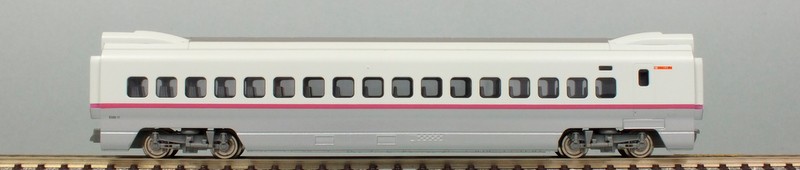

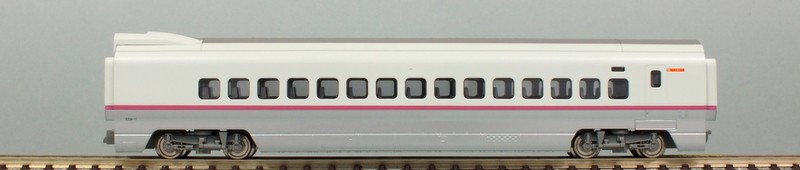

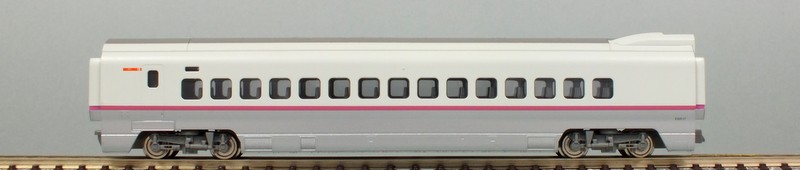

サイドビュー(海側)

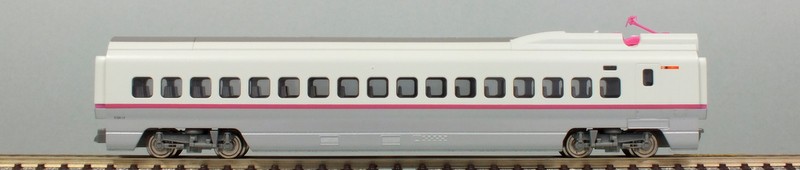

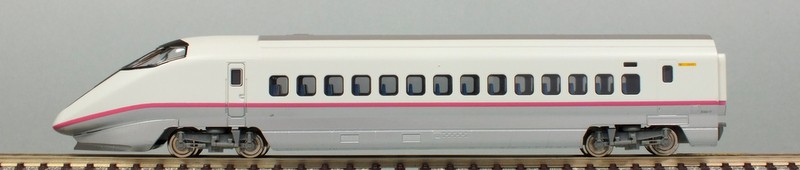

サイドビュー(山側)

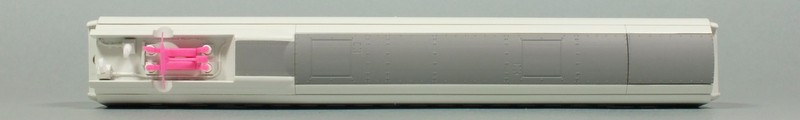

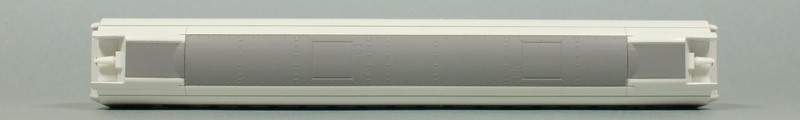

屋根上
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
矢印
東京
秋田
秋田
東京
矢印

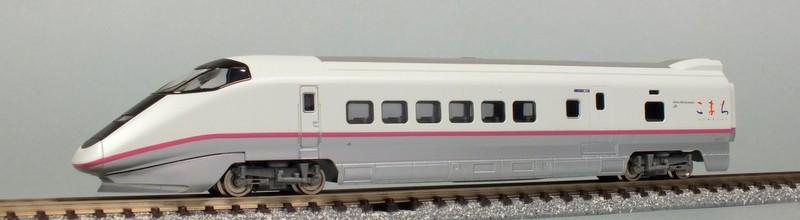

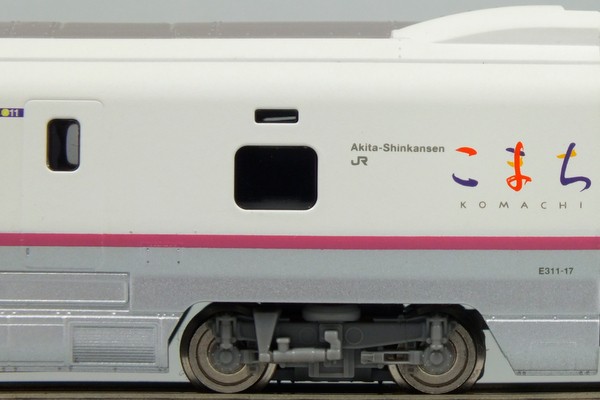

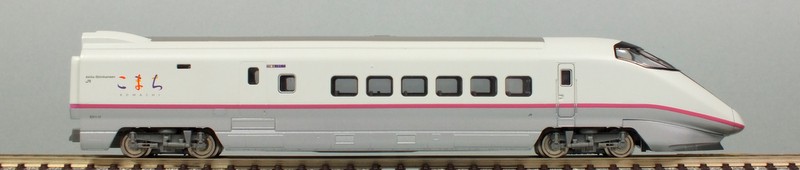

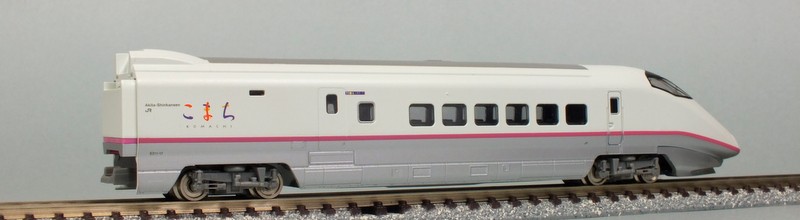

11号車 E311-17 [動力車]

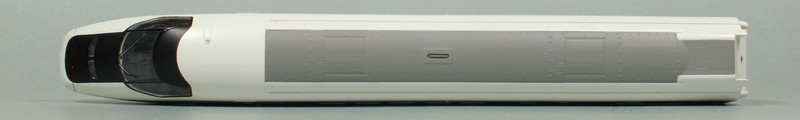

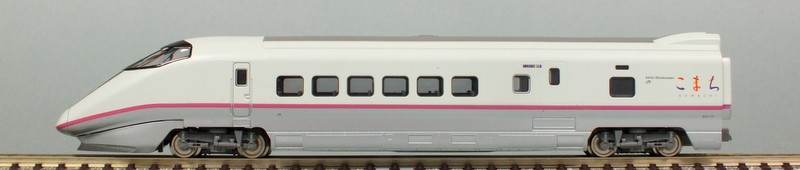

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
12号車 E326-17

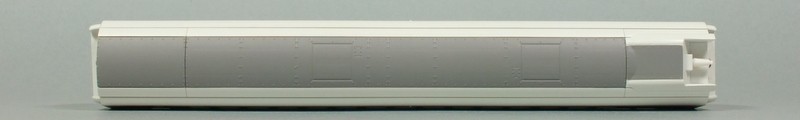

形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
13号車 E329-17
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

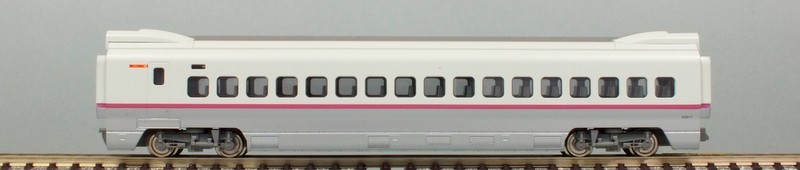

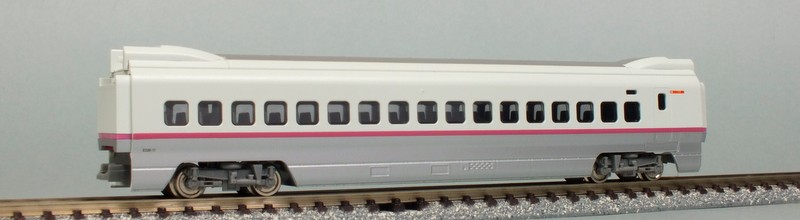

14号車 E328-17
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

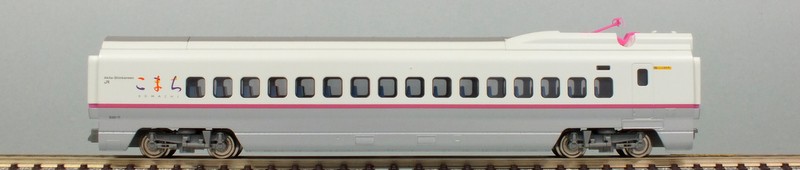

15号車 E325-17
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

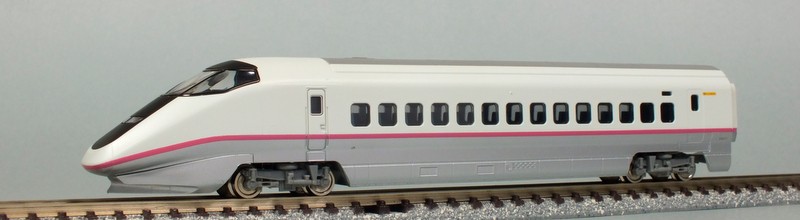

16号車 E322-17
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
