新幹線 > E7/W7系 > カトー E7系北陸新幹線 Speed Sphereトップ
カトー E7系北陸新幹線 発売日:2014年6月24日 発売区分:新製品 プロトタイプ:F1編成 KATOダイアフラムカプラーを採用するなど、E5系、E6系の仕様に沿いながらも標準的で手堅い製品に仕上がっている。プロトタイプはF1編成で、行先表示は「あさま」が印刷済み。セット構成はトミックスと似ているが、号車の内容が少々異なる。

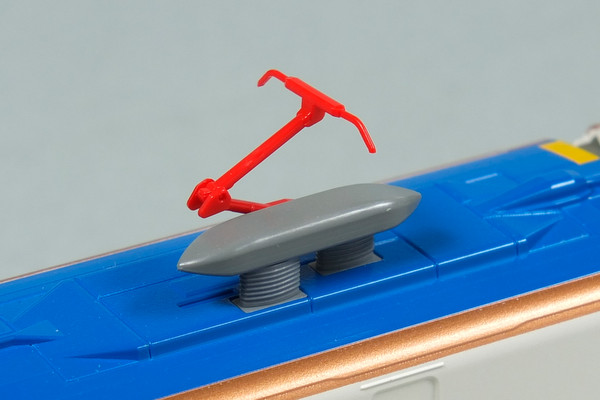

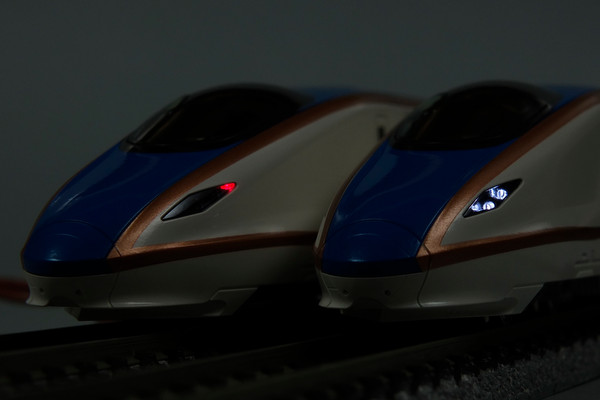

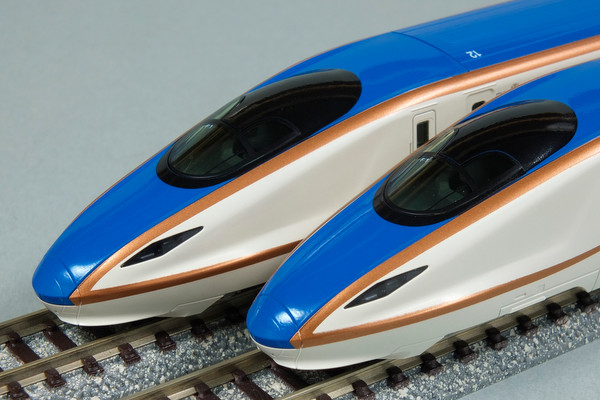

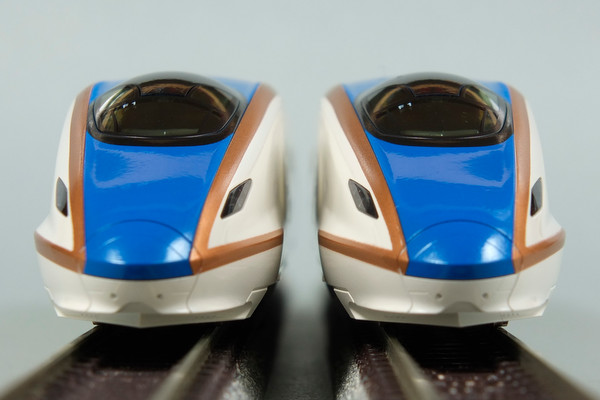

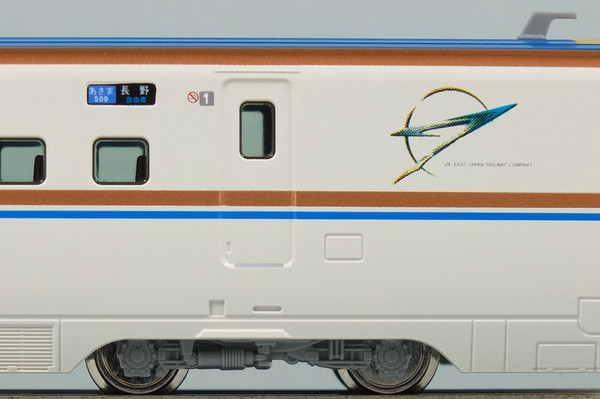

ギャラリー
  • ギャラリー1
  • ギャラリー2
  • ギャラリー3
  • ギャラリー4
  • ギャラリー5
  • ギャラリー6
  • ギャラリー7
スペック
サイズ 当製品 実車 実車/160
先頭車全長 161.0 25,750 160.9
中間車全長 153.0 24,500 153.1
全幅 21.4 3,380 21.1
全高 23.0 3,650 22.8
編成長(12両編成) 1,896.0 302,000 1,887.5

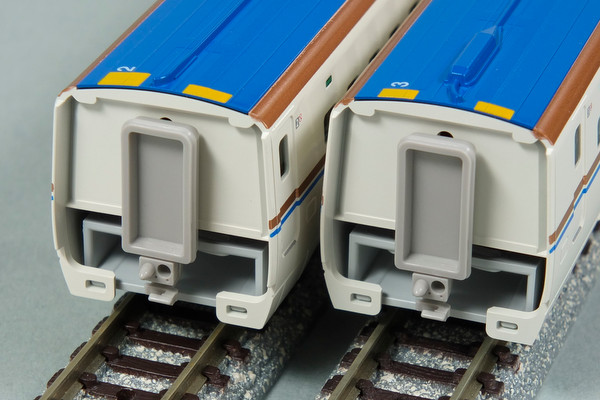

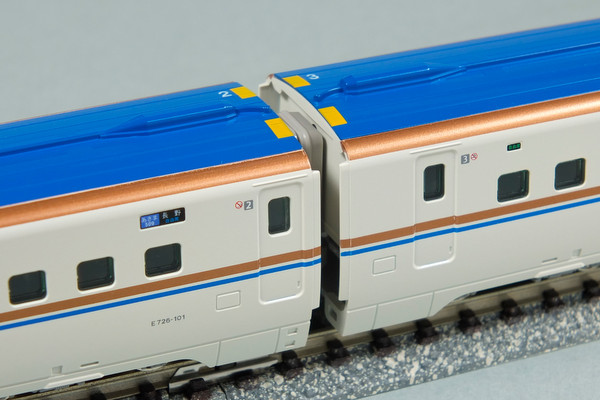

連結方式 KATOダイアフラムカプラー 伸縮
間隔直線 4.0 間隔曲線IN 2.6 間隔曲線OUT 12.2
  • 単位はすべてミリ(mm)。
  • 定規やノギスで計測、目視なので誤差があるかも。
  • サイト管理人所有品の数値であり、同じ模型でも個体差が出る場合がある。
  • 連結間隔曲線はトミックスのR=354mmで計測。
  • 連結間隔は状態(バネ強さ等)により0.5mm程度の誤差は普通に出る。
  • 全長は車体長のみで、連結部(外幌など)は一切含まない。
  • 全高はレール面から屋根上まで。パンタやジョイントなどの機器類は除く。
再生産履歴(2008年1月以降)
基本セット(3両) 2014年11月7日
増結セットA(3両) 2014年11月7日
増結セットB(6両) 2014年11月7日
基本セット(3両) 2022年10月12日
増結セットA(3両) 2022年10月12日
増結セットB(6両) 2022年10月12日
製品構成
10-1221

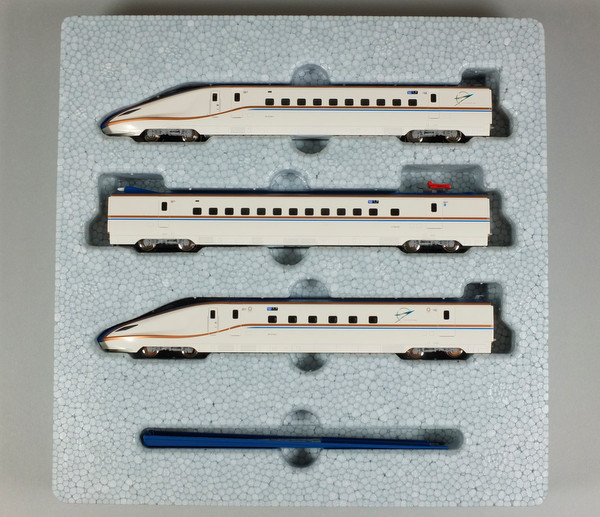

基本セット(3両)
10,500 円
分類:車両セット
パッケージ:紙パック

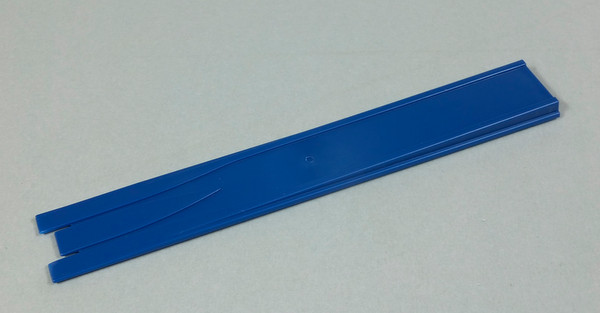

付属品:マニュアル・リレーラー
サムネイル1サムネイル2サムネイル3
10-1222

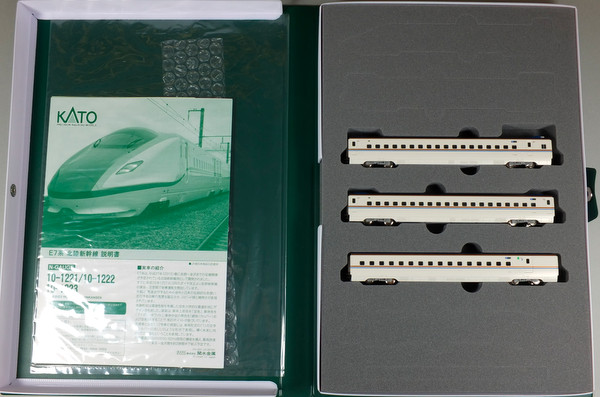

増結セットA(3両)
7,600 円
分類:車両セット

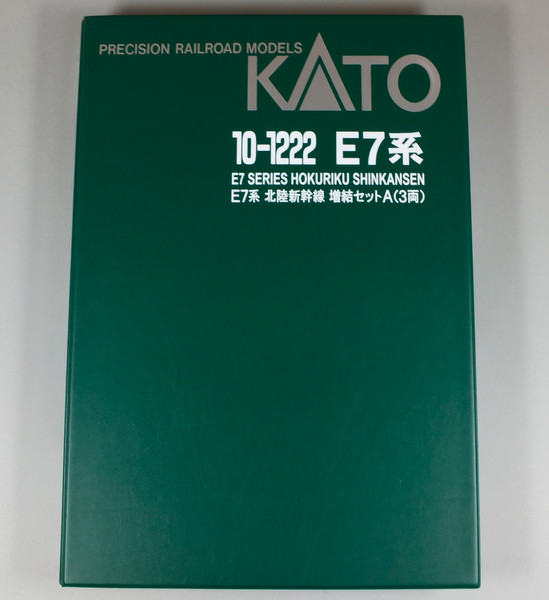

パッケージ:ブックケース
付属品:マニュアル・セット名表示シール
サムネイル1サムネイル2サムネイル3
10-1223

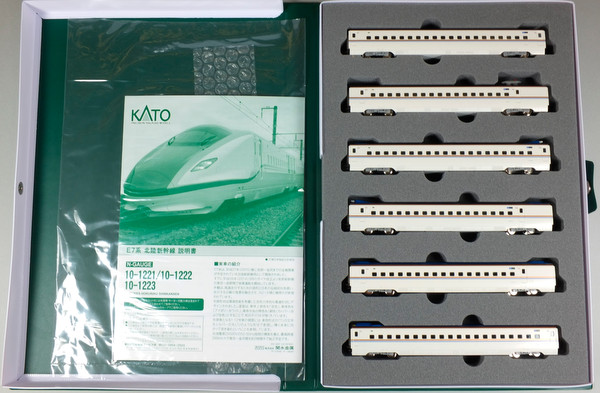

増結セットB(6両)
13,600 円
分類:車両セット

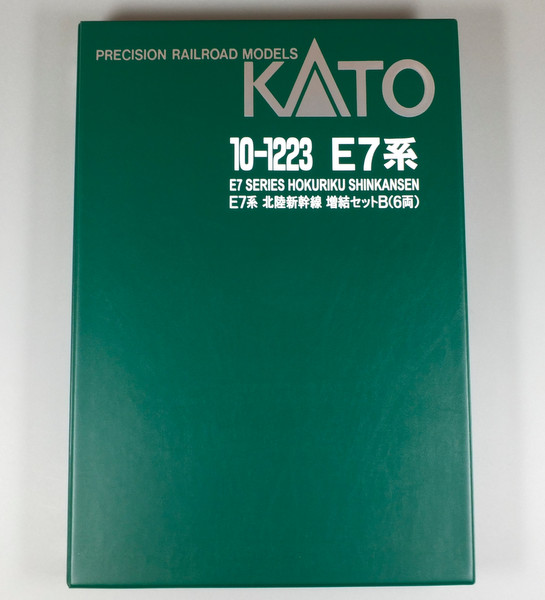

パッケージ:ブックケース
付属品:マニュアル
サムネイル1サムネイル2サムネイル3
フル編成価格
基本セット(3両)×1 増結セットA(3両)×1 増結セットB(6両)×1
31,700 円
編成図・形式写真
矢印
東京
金沢
矢印
CarInfoItem1
1号車 E723-1
基本セット(3両)
CarInfoItem2
2号車 E726-101
増結セットB(6両)
CarInfoItem3
3号車 E725-1
増結セットB(6両)
CarInfoItem4
4号車 E726-201
増結セットB(6両)
CarInfoItem5
5号車 E725-101
増結セットB(6両)
CarInfoItem6
6号車 E726-301
増結セットA(3両)
CarInfoItem7
7号車 E725-201[M]
基本セット(3両)
CarInfoItem8
8号車 E726-401
増結セットA(3両)
CarInfoItem9
9号車 E725-401
増結セットB(6両)
CarInfoItem10
10号車 E726-501
増結セットB(6両)
CarInfoItem11
11号車 E715-1
増結セットA(3両)
CarInfoItem12
12号車 E714-1
基本セット(3両)
ALL
基本セット(3両)
増結セットA(3両)
増結セットB(6両)

形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
矢印
東京
金沢
金沢
東京
矢印
1号車 E723-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
2号車 E726-101
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
3号車 E725-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
4号車 E726-201
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
5号車 E725-101
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
6号車 E726-301
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
7号車 E725-201 [動力車]
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
実車はE725-401となる
8号車 E726-401
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
9号車 E725-401
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
実車はE725-201となる
10号車 E726-501
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
11号車 E715-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
12号車 E714-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
