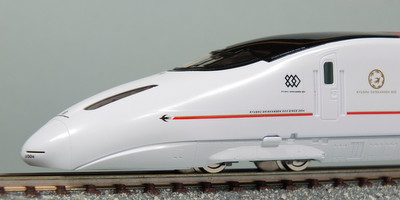

トミックス 九州新幹線 800-0系 発売日:2013年1月31日 発売区分:リニューアル プロトタイプ:U004編成 同社800系のリニューアル。新ロゴに変更されたU004編成の現在の姿がプロトタイプとなり、連結方式がTSカプラーから通電カプラーに変更されたが、外幌は省略され1980年代前半を思わせる仕様が採用されている。

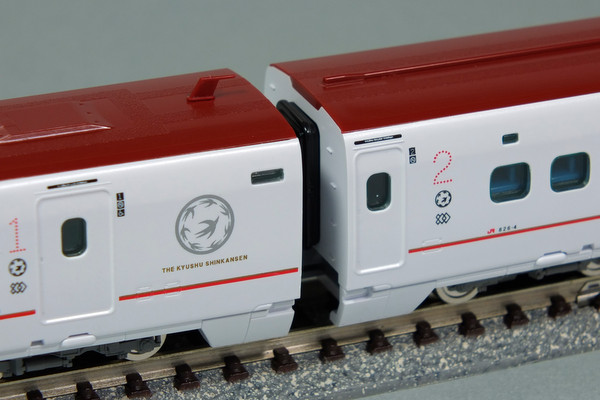

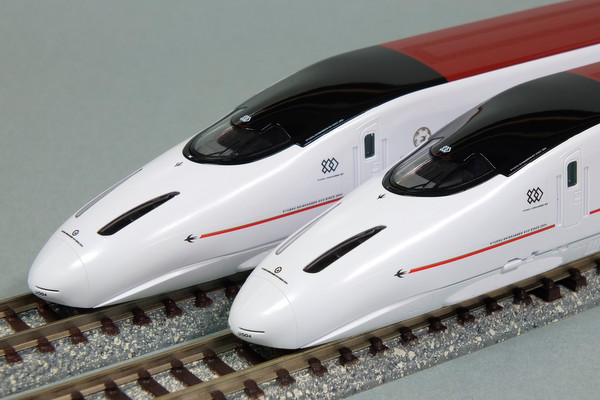

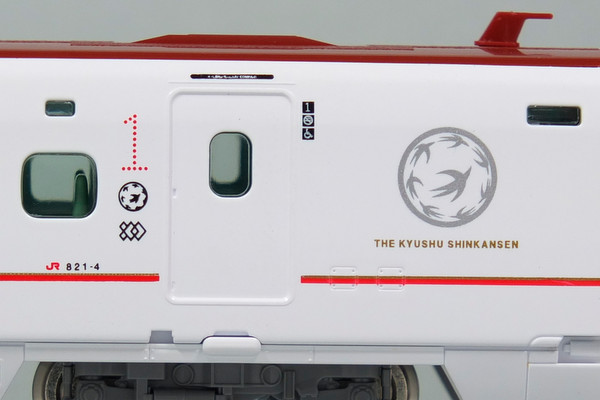

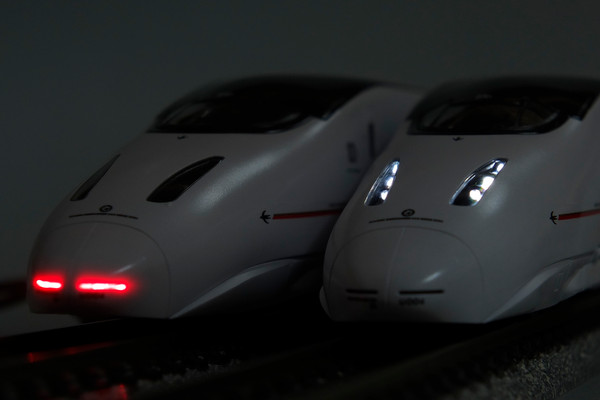

ギャラリー
  • ギャラリー1
  • ギャラリー2
  • ギャラリー3
  • ギャラリー4
  • ギャラリー5
  • ギャラリー6
  • ギャラリー7
  • ギャラリー8
スペック
サイズ 当製品 実車 実車/160
先頭車全長 169.0 27,100 169.4
中間車全長 153.0 24,500 153.1
全幅 21.2 3,380 21.1
全高 23.0 3,650 22.8
編成長(6両編成) 978.0 154,700 966.9

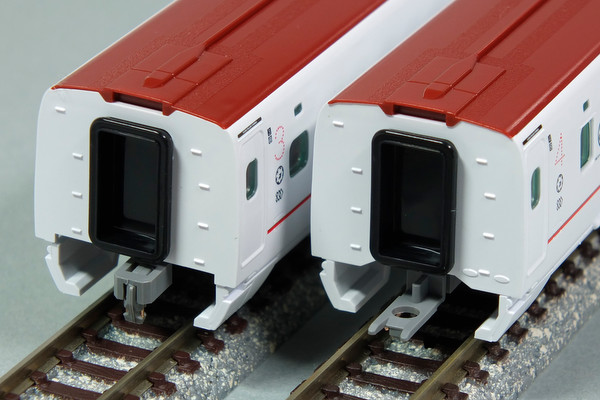

連結方式 フック・リング式通電カプラー 伸縮 ×
間隔直線 5.6 間隔曲線IN 1.8 間隔曲線OUT 11.5
  • 単位はすべてミリ(mm)。
  • 定規やノギスで計測、目視なので誤差があるかも。
  • サイト管理人所有品の数値であり、同じ模型でも個体差が出る場合がある。
  • 連結間隔曲線はトミックスのR=354mmで計測。
  • 連結間隔は状態(バネ強さ等)により0.5mm程度の誤差は普通に出る。
  • 全長は車体長のみで、連結部(外幌など)は一切含まない。
  • 全高はレール面から屋根上まで。パンタやジョイントなどの機器類は除く。
再生産履歴(2008年1月以降)
製品構成
92836
6両セット
18,700 円
分類:車両セット

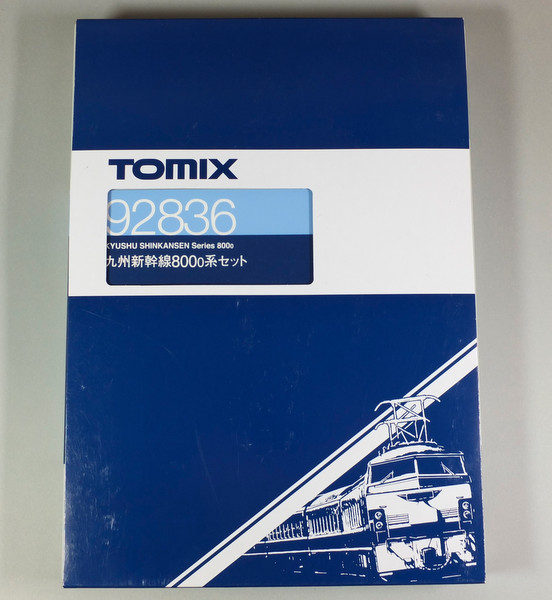

パッケージ:ブックケース
付属品:マニュアル・動力台車取付棒
サムネイル1サムネイル2サムネイル3
フル編成価格
6両セット×1
18,700 円
編成図・形式写真
矢印
鹿児島中央
博多
矢印
CarInfoItem1
1号車 821-4
CarInfoItem2
2号車 826-4[M]
CarInfoItem3
3号車 827-4
CarInfoItem4
4号車 827-104
CarInfoItem5
5号車 826-104
CarInfoItem6
6号車 822-104
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)

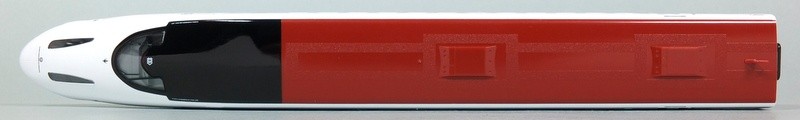

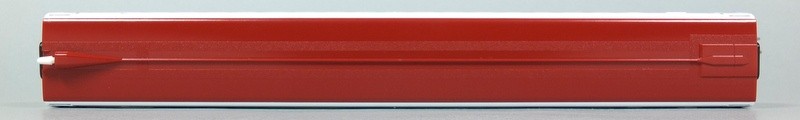

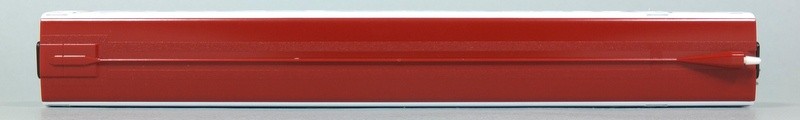

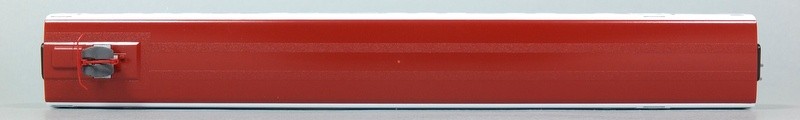

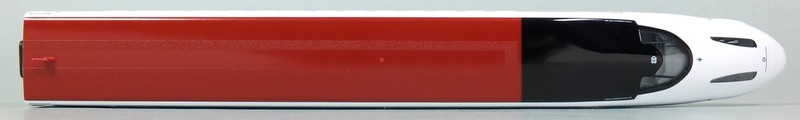

屋根上
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
矢印
鹿児島中央
博多
博多
鹿児島中央
矢印

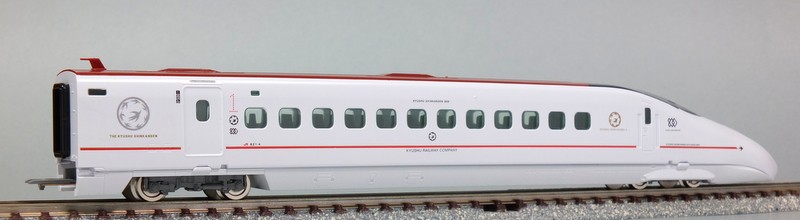

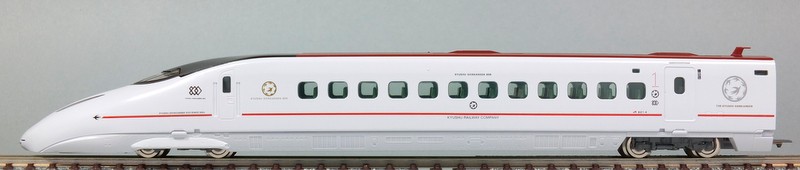

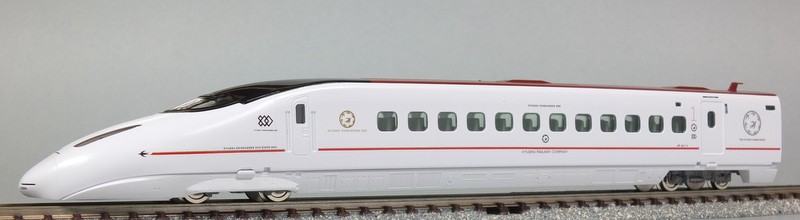

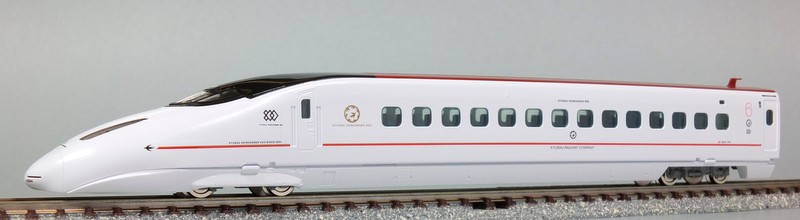

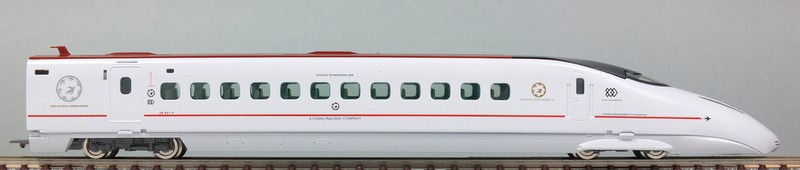

1号車 821-4
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

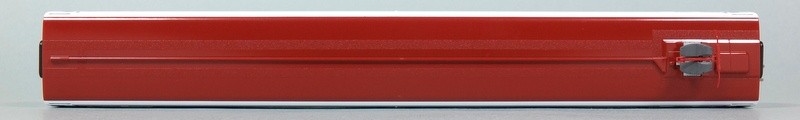

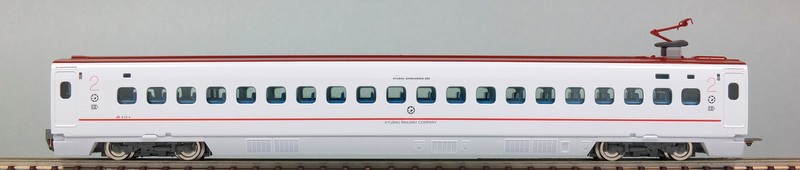

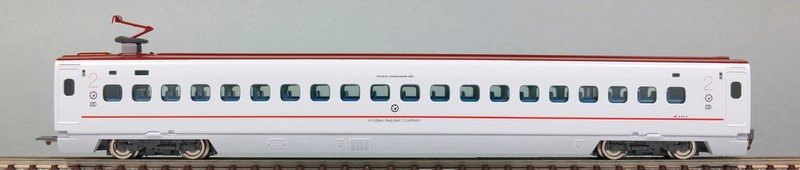

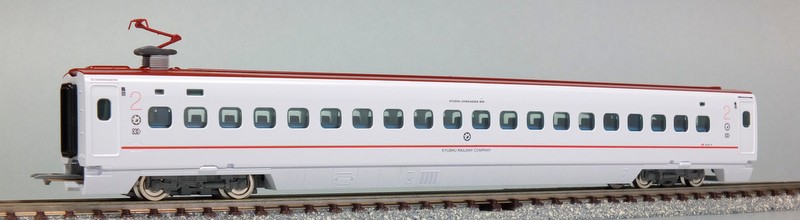

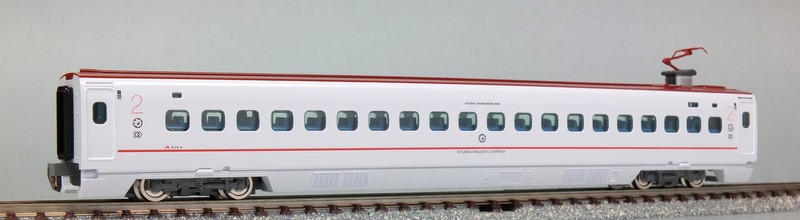

2号車 826-4 [動力車]
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

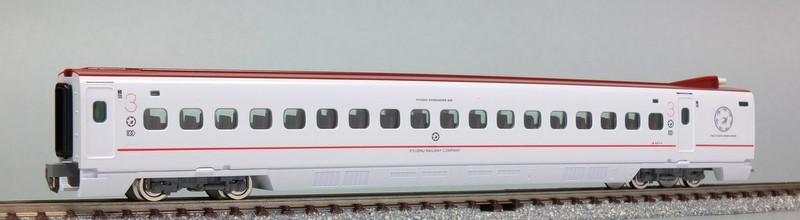

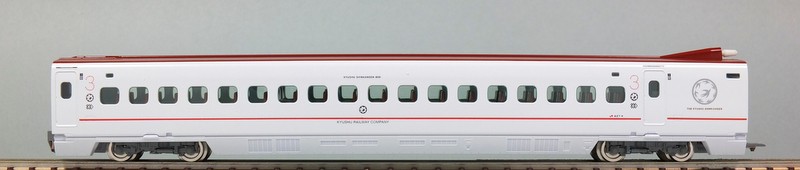

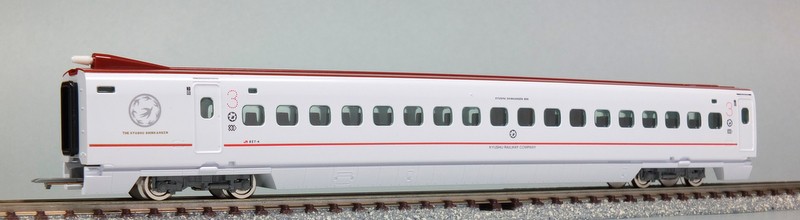

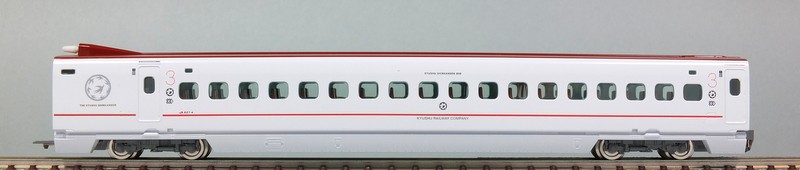

3号車 827-4
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

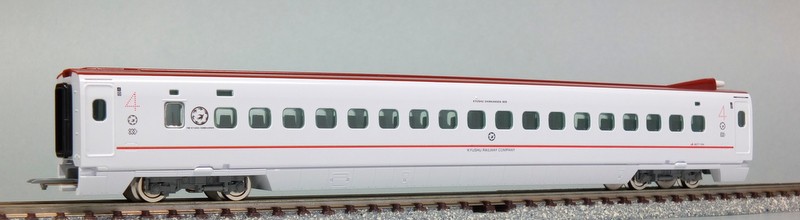

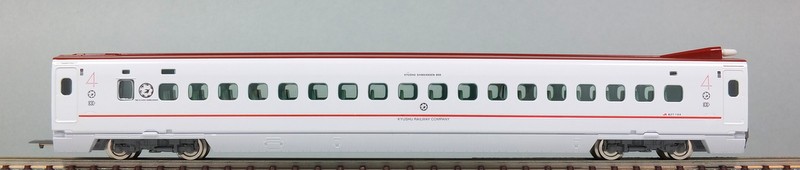

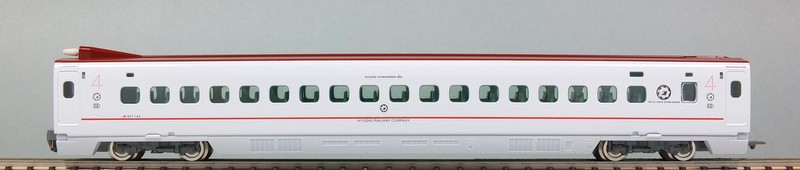

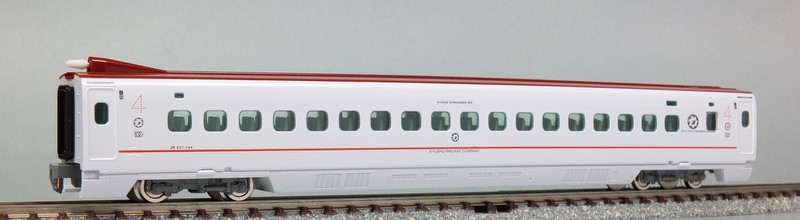

4号車 827-104
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

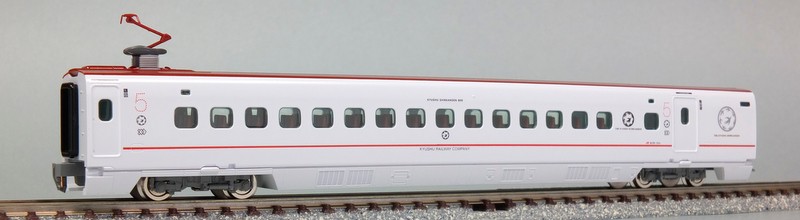

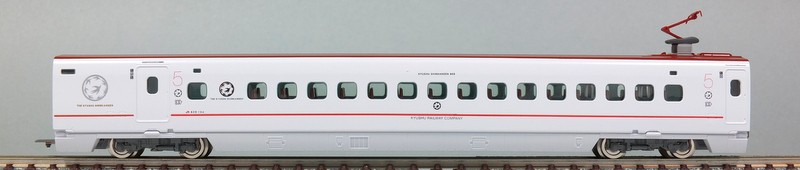

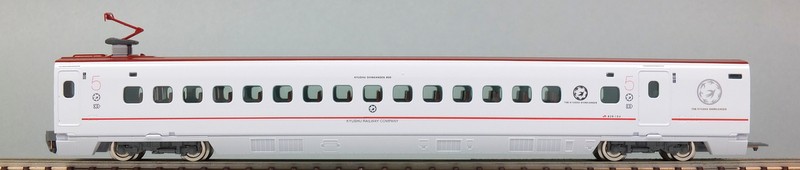

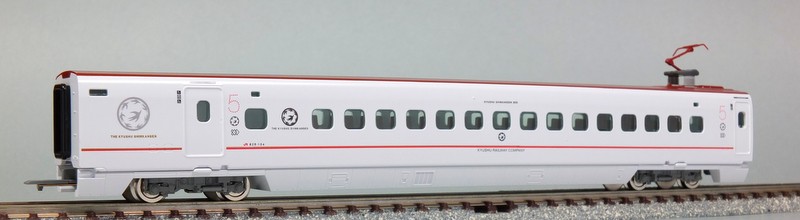

5号車 826-104
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

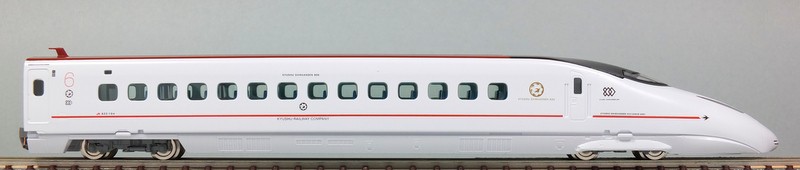

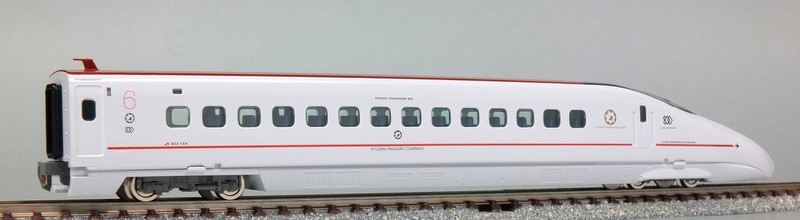

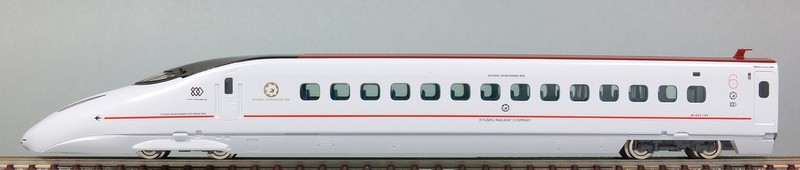

6号車 822-104
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
