新幹線 > N700系 > カトー N700系 新幹線「のぞみ」 Speed Sphereトップ

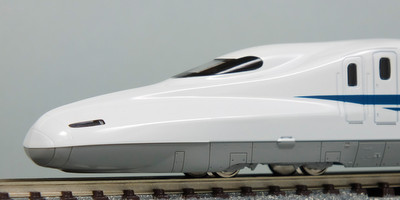

カトー N700系 新幹線「のぞみ」 発売日：2007年12月6日 発売区分：新製品 プロトタイプ：Z1編成 JR東海所有の量産車Z1編成がプロトタイプ。各部ディテールの再現度がかなり高く、連結部は特殊構造で全周幌を再現、車体傾斜を実装するなど気合の高さがうかがえる製品。ただし、扱いやすさが犠牲になってしまった面も。

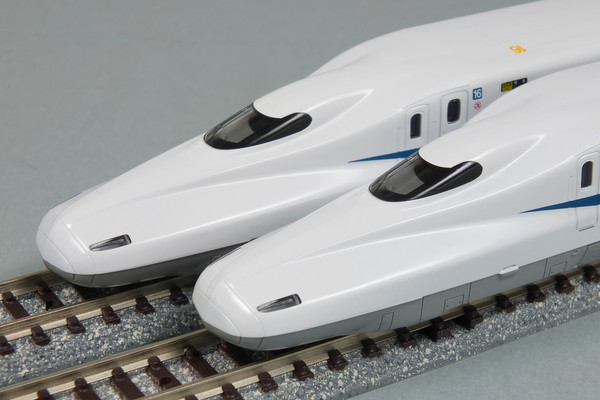

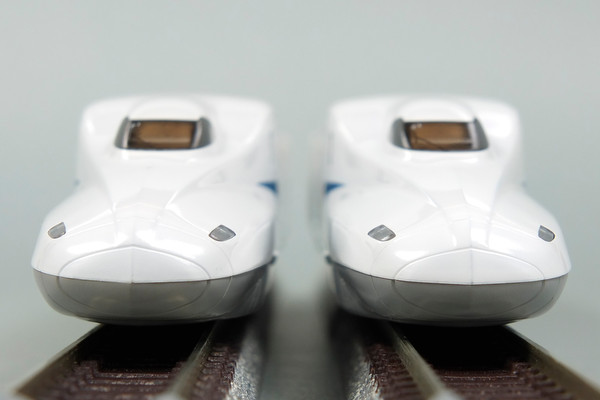

ギャラリー
  • ギャラリー1
  • ギャラリー2
  • ギャラリー3
  • ギャラリー4
  • ギャラリー5
  • ギャラリー6
  • ギャラリー7
スペック
サイズ 当製品 実車 実車/160
先頭車全長 168.0 27,100 169.4
中間車全長 152.5 24,500 153.1
全幅 21.0 3,360 21.0
全高 22.7 3,600 22.5
編成長(16両編成) 2,528.0 404,700 2,529.4

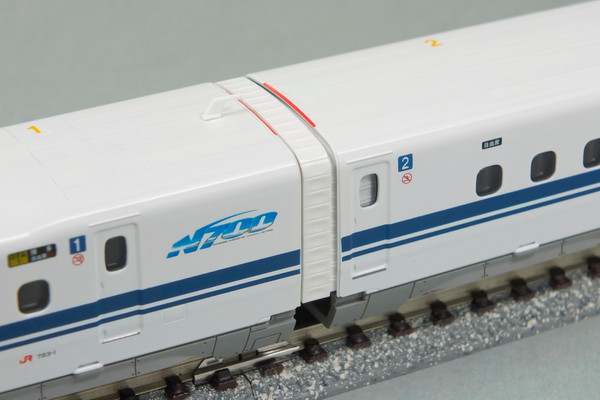

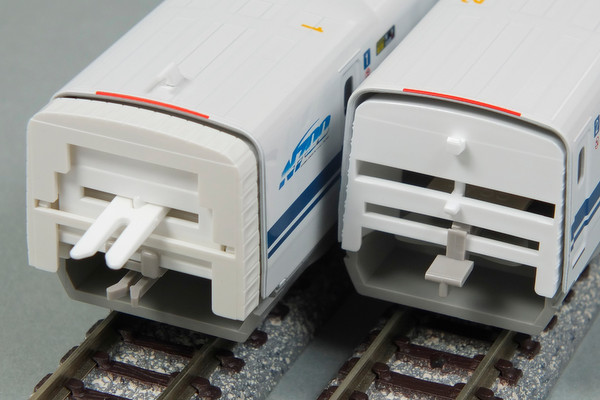

連結方式 全周幌カプラー 伸縮 ○
間隔直線 3.8 間隔曲線IN 3.3 間隔曲線OUT 12.7
  • 単位はすべてミリ(mm)。
  • 定規やノギスで計測、目視なので誤差があるかも。
  • サイト管理人所有品の数値であり、同じ模型でも個体差が出る場合がある。
  • 連結間隔曲線はトミックスのR=354mmで計測。
  • 連結間隔は状態(バネ強さ等)により0.5mm程度の誤差は普通に出る。
  • 全長は車体長のみで、連結部(外幌など)は一切含まない。
  • 全高はレール面から屋根上まで。パンタやジョイントなどの機器類は除く。
再生産履歴(2008年1月以降)
4両基本セット 2008年7月25日
4両増結セット 2008年7月25日
8両増結セット 2008年7月25日
4両基本セット 2009年5月12日
4両基本セット 2010年7月6日
4両増結セット 2010年7月6日
8両増結セット 2011年6月30日
4両増結セット 2012年1月13日
4両基本セット 2012年4月3日
4両基本セット 2012年11月15日
4両増結セット 2013年5月14日
8両増結セット 2014年3月13日
製品構成

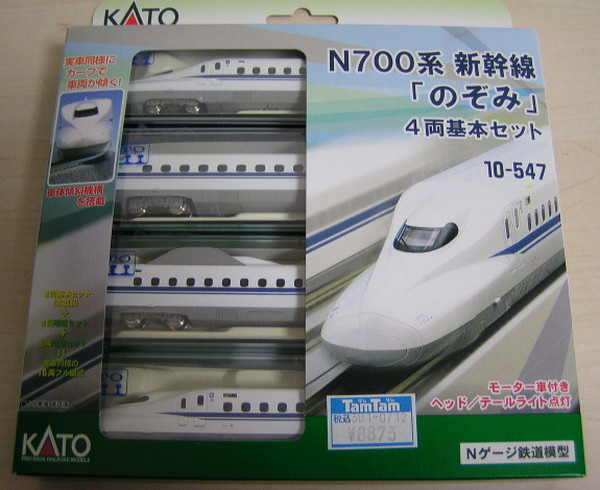

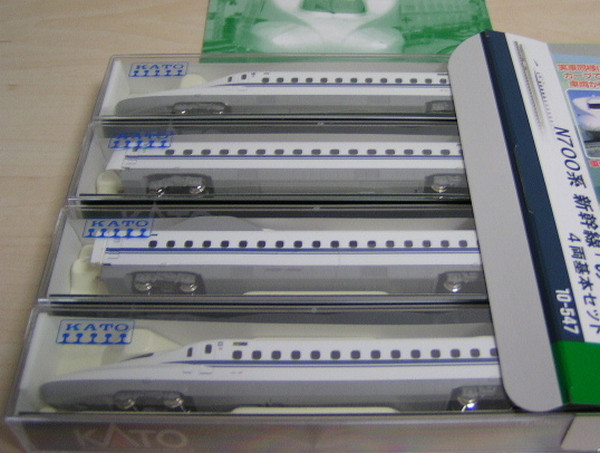

10-547
4両基本セット
13,000 円
分類：車両セット
パッケージ：紙パック+単品ケース
付属品：マニュアル
サムネイル1サムネイル2

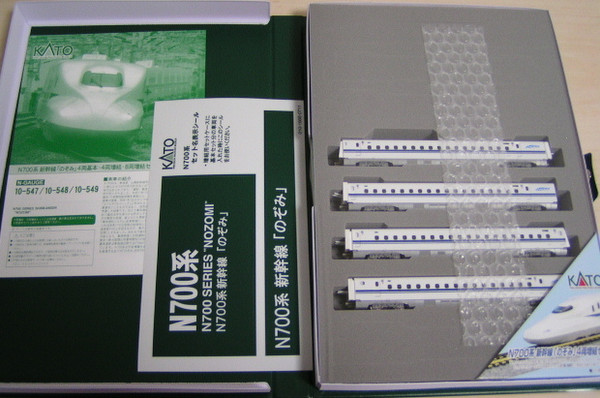

10-548
4両増結セット
8,500 円
分類：車両セット
パッケージ：ブックケース
付属品：マニュアル・セット名表示シール
サムネイル1サムネイル2サムネイル3

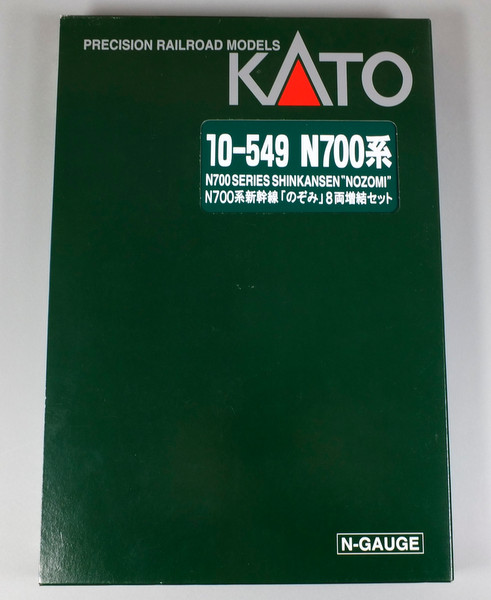

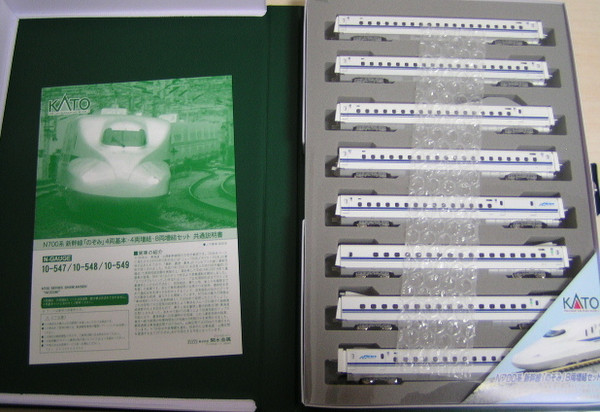

10-549
8両増結セット
14,000 円
分類：車両セット
パッケージ：ブックケース
付属品：マニュアル
サムネイル1サムネイル2サムネイル3
フル編成価格
4両基本セット×1　4両増結セット×1　8両増結セット×1　
35,500 円
編成図・形式写真
矢印
博多
東京
矢印
CarInfoItem1
1号車 783-1
4両基本セット
CarInfoItem2
2号車 787-1
8両増結セット
CarInfoItem3
3号車 786-501
4両増結セット
CarInfoItem4
4号車 785-1
8両増結セット
CarInfoItem5
5号車 785-301
8両増結セット
CarInfoItem6
6号車 786-1
8両増結セット
CarInfoItem7
7号車 787-401
8両増結セット
CarInfoItem8
8号車 775-1
8両増結セット
CarInfoItem9
9号車 776-1
8両増結セット
CarInfoItem10
10号車 777-1[M]
4両基本セット
CarInfoItem11
11号車 786-701
8両増結セット
CarInfoItem12
12号車 785-601
4両基本セット
CarInfoItem13
13号車 785-501
4両増結セット
CarInfoItem14
14号車 786-201
4両増結セット
CarInfoItem15
15号車 787-501
4両増結セット
CarInfoItem16
16号車 784-1
4両基本セット
ALL
4両基本セット
4両増結セット
8両増結セット
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
形式写真(海側)
形式写真(山側)
サイドビュー(海側)
サイドビュー(山側)
屋根上
矢印
博多
東京
東京
博多
矢印

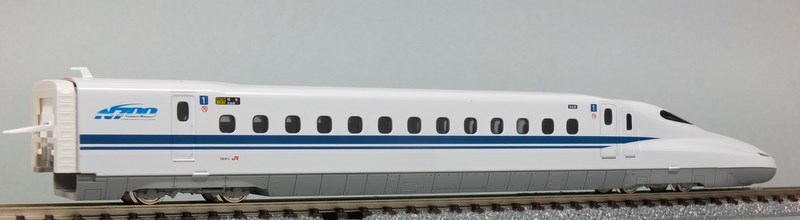

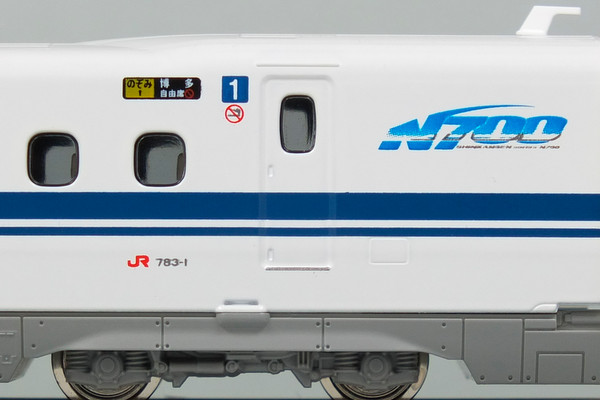

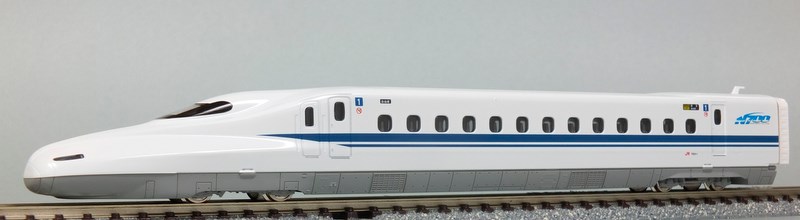

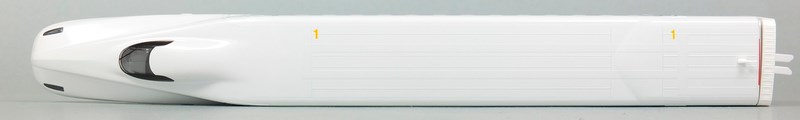

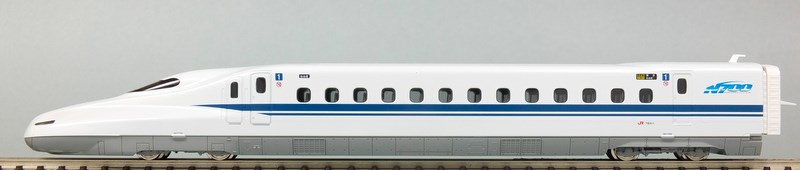

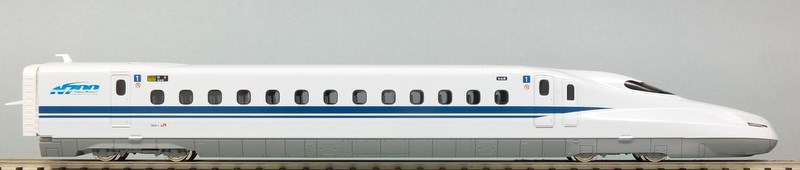

1号車　783-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

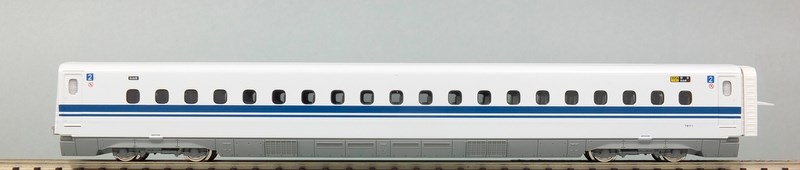

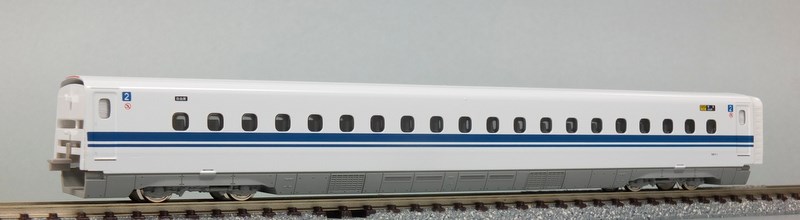

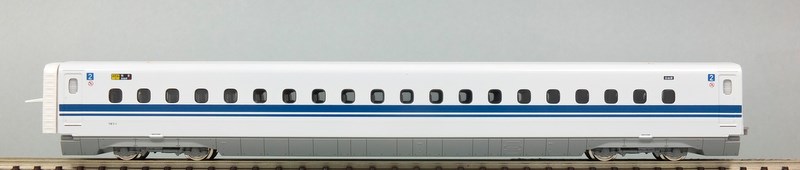

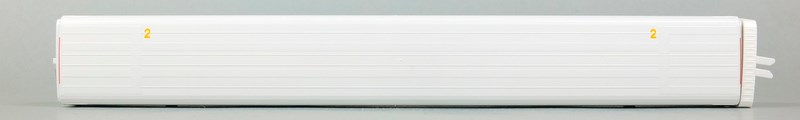

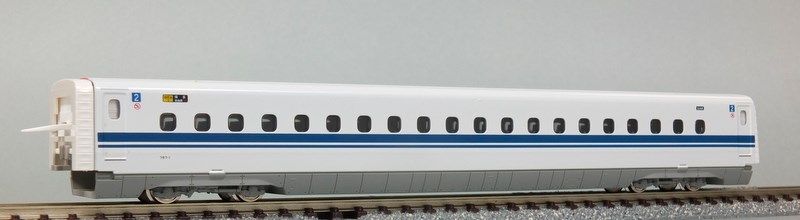

2号車　787-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

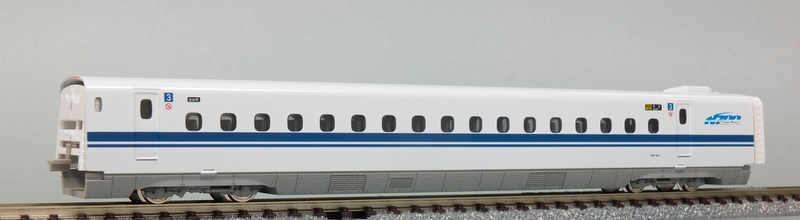

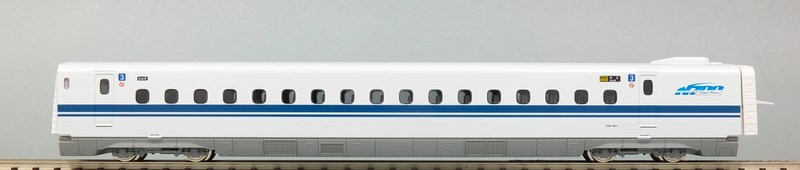

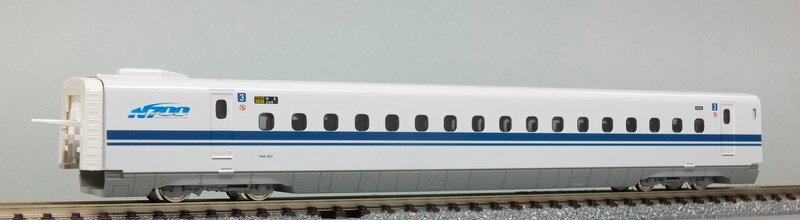

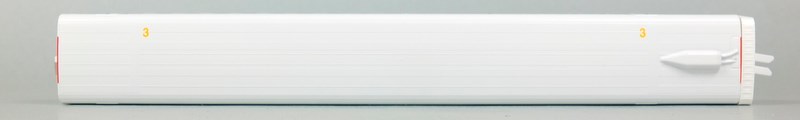

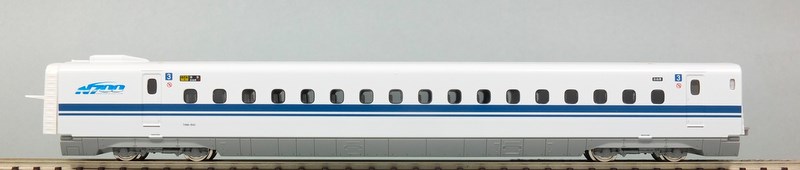

3号車　786-501
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

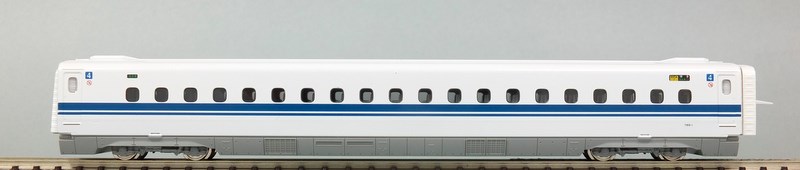

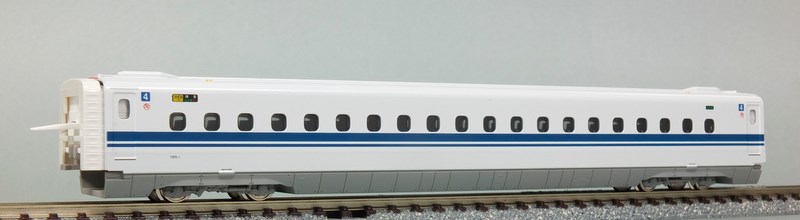

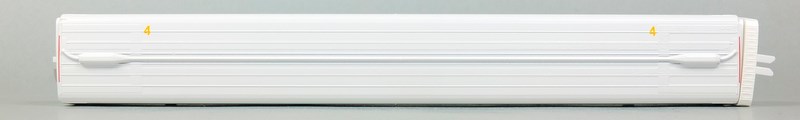

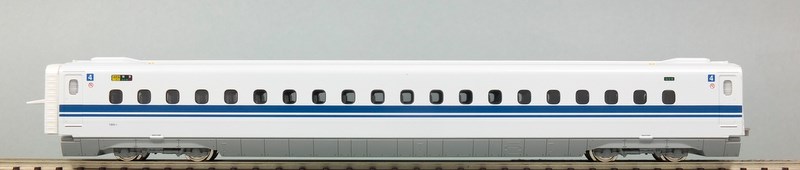

4号車　785-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

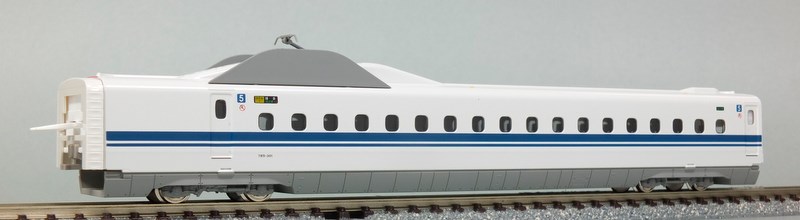

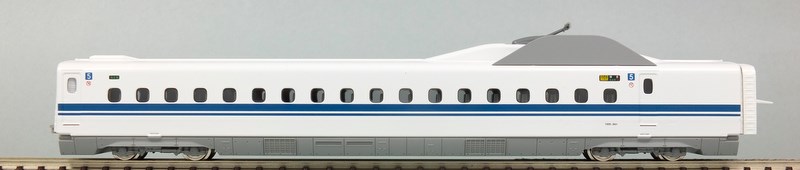

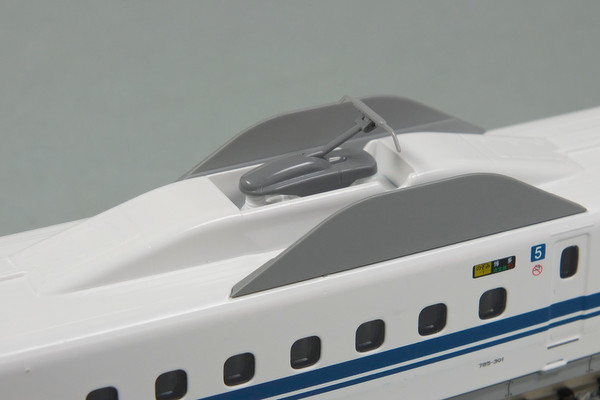

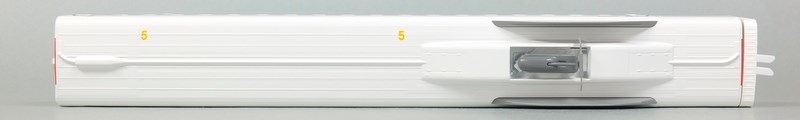

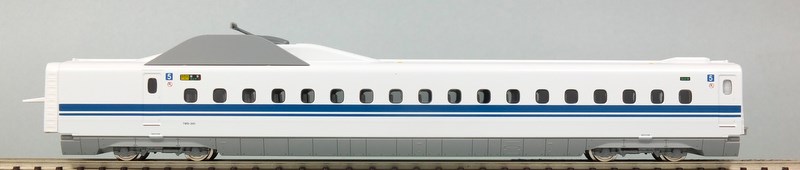

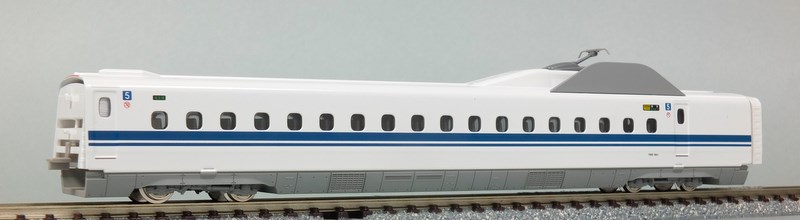

5号車　785-301
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

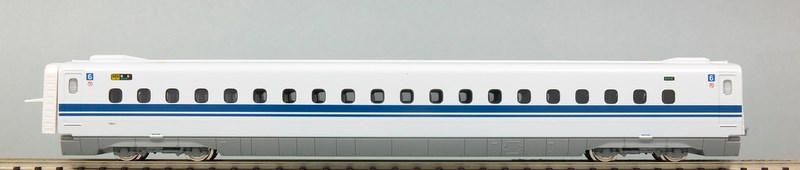

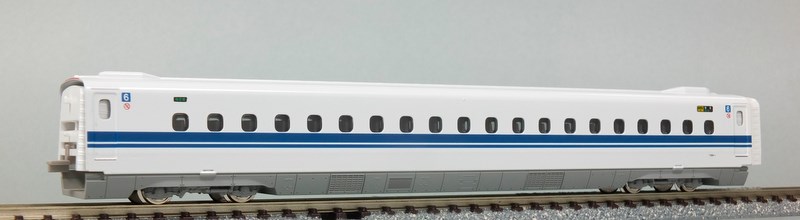

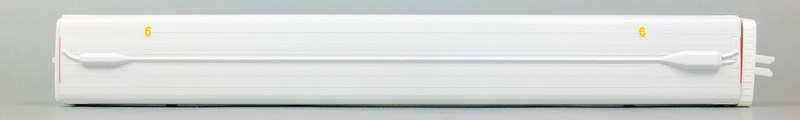

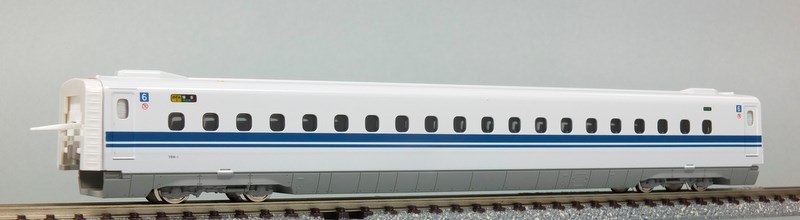

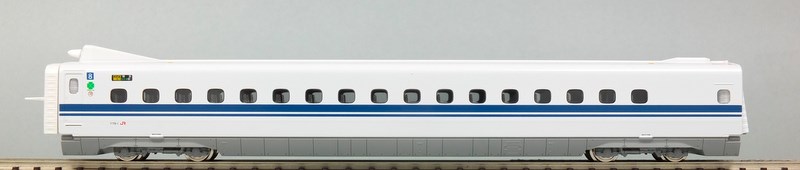

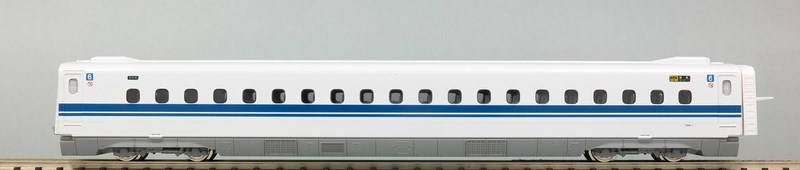

6号車　786-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

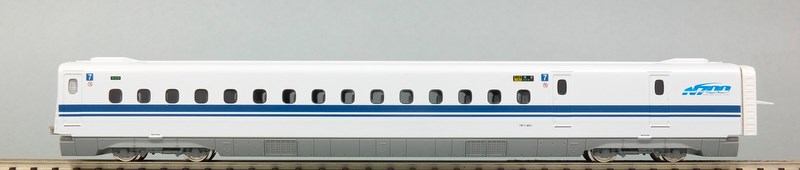

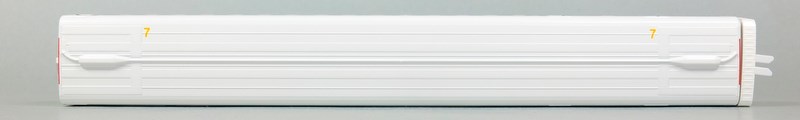

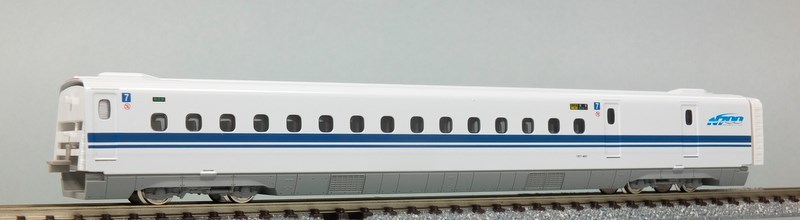

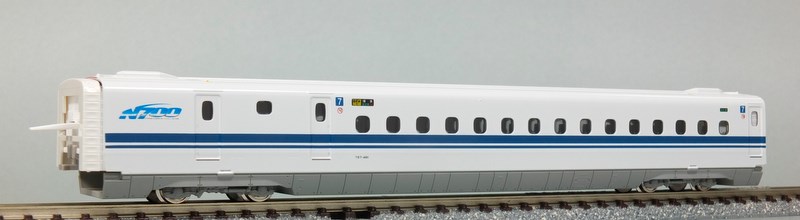

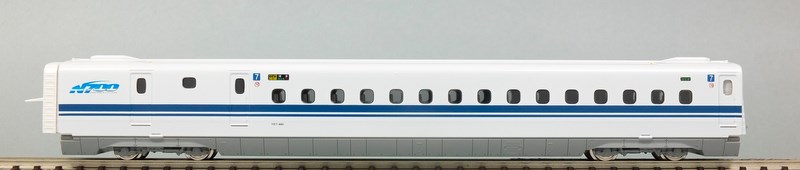

7号車　787-401
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

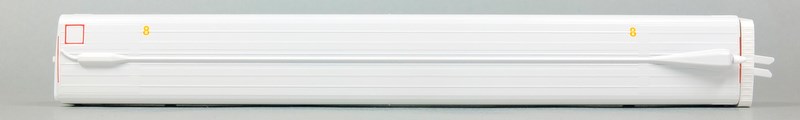

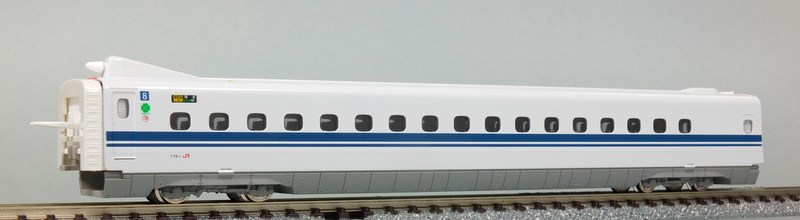

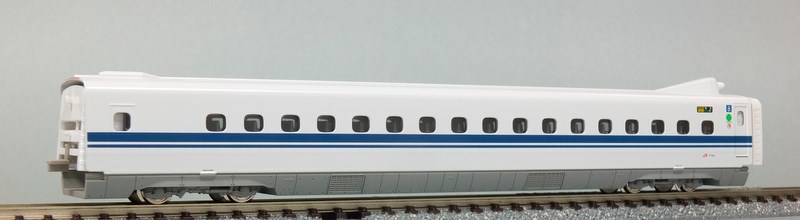

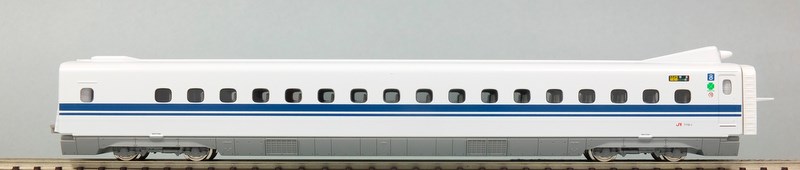

8号車　775-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

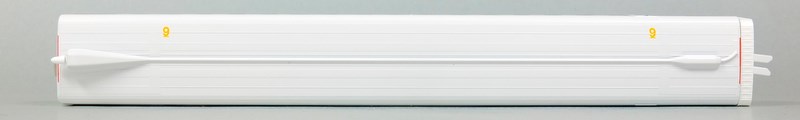

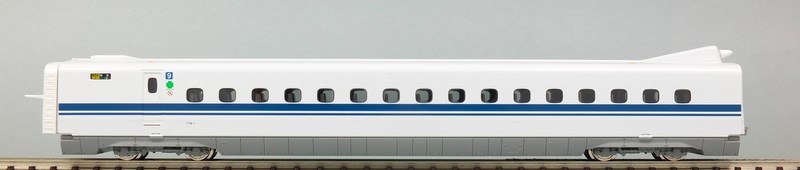

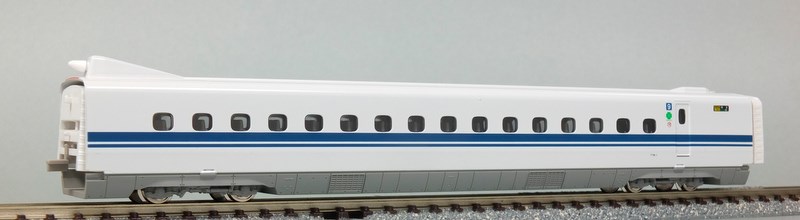

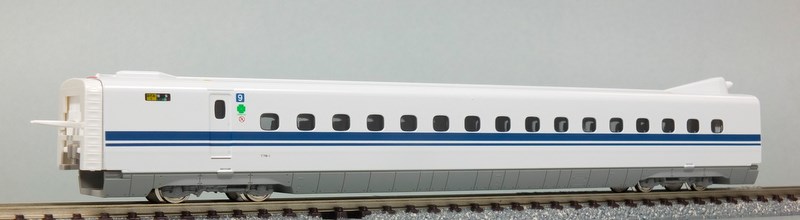

9号車　776-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

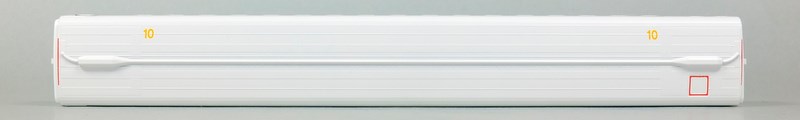

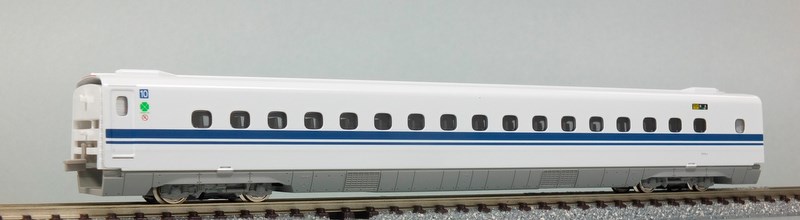

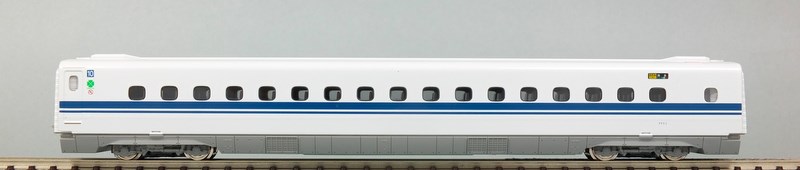

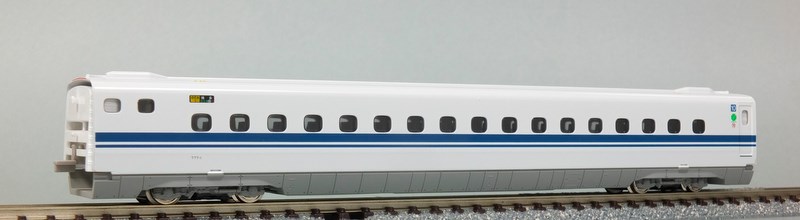

10号車　777-1　[動力車]
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

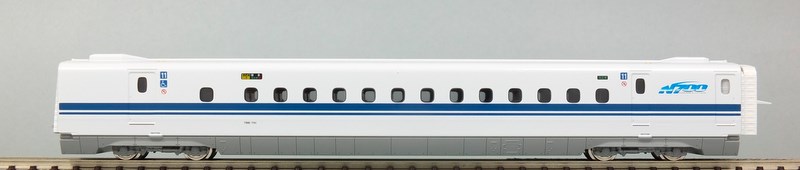

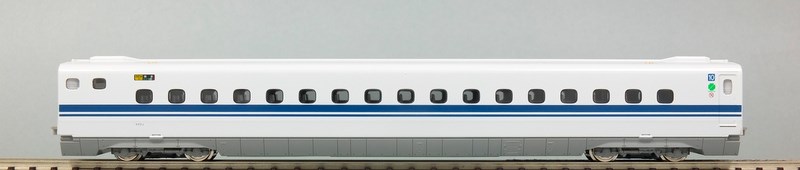

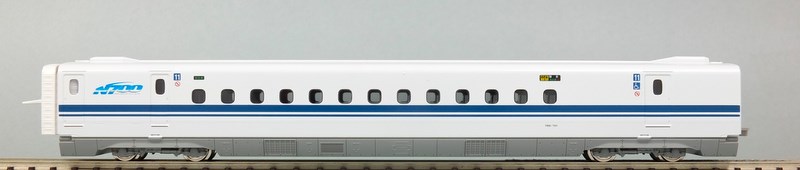

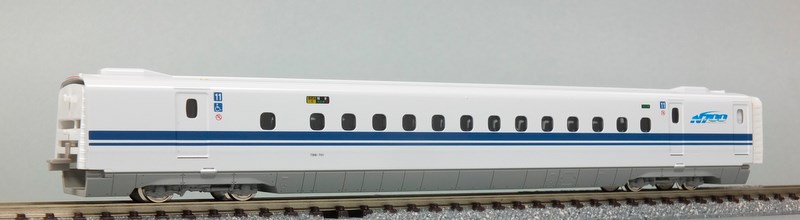

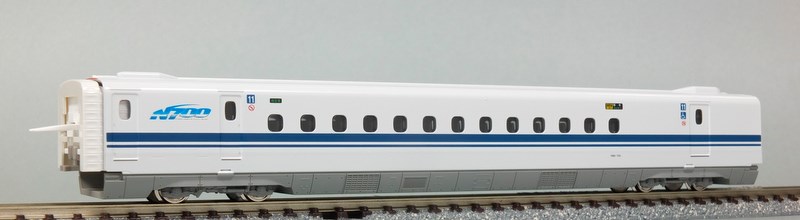

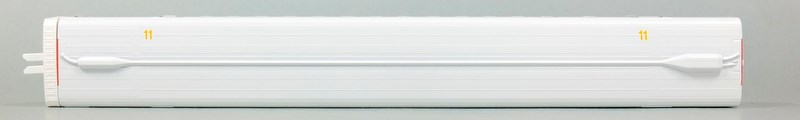

11号車　786-701
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

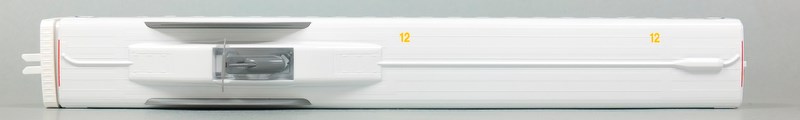

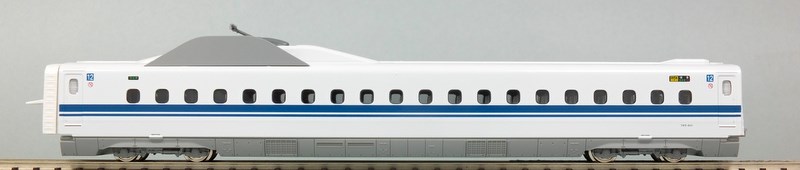

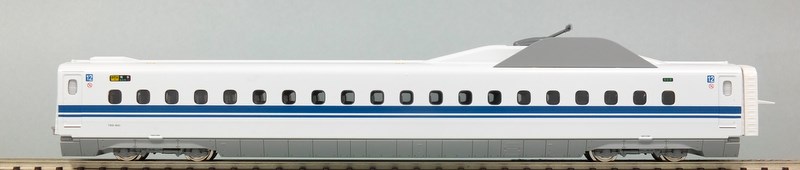

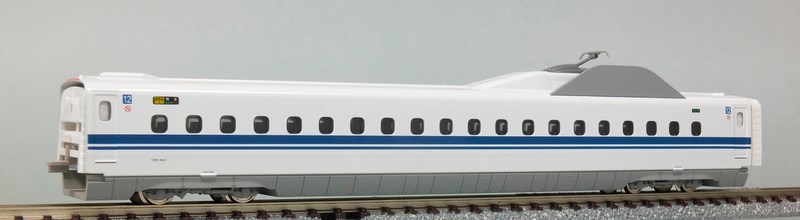

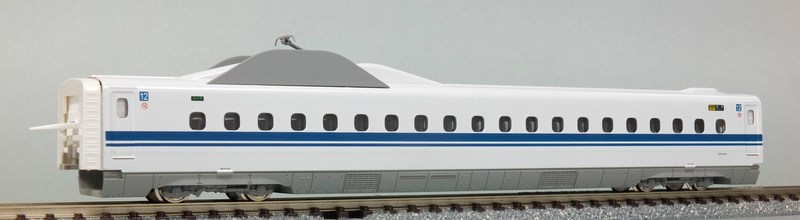

12号車　785-601
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

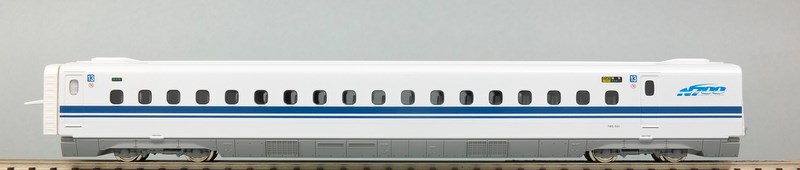

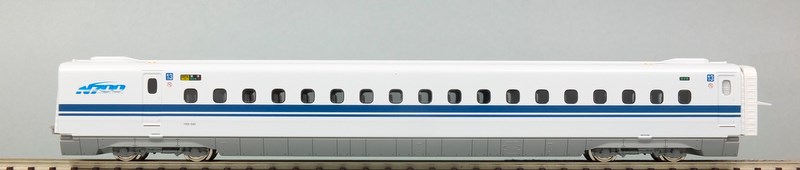

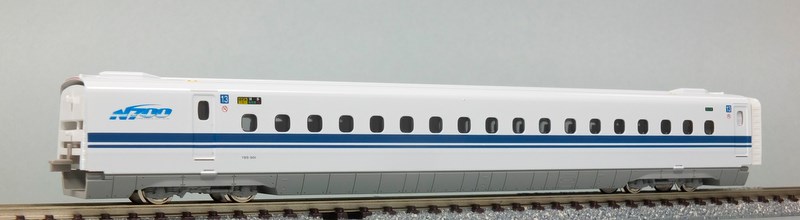

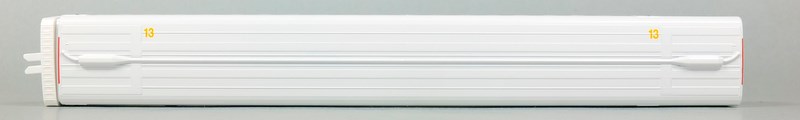

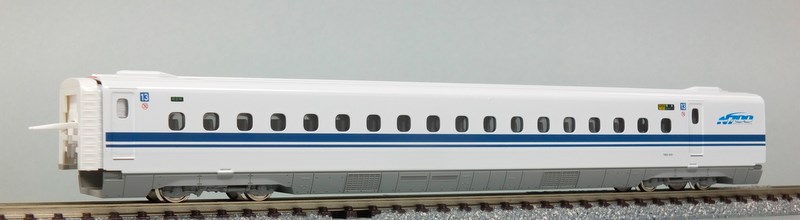

13号車　785-501
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

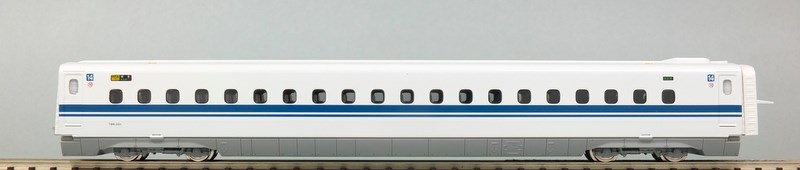

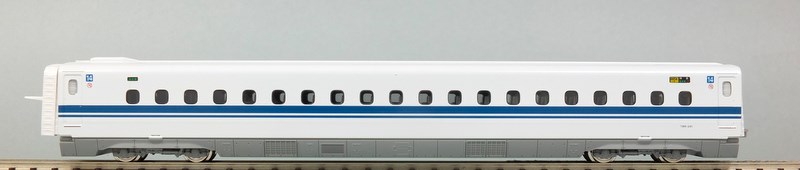

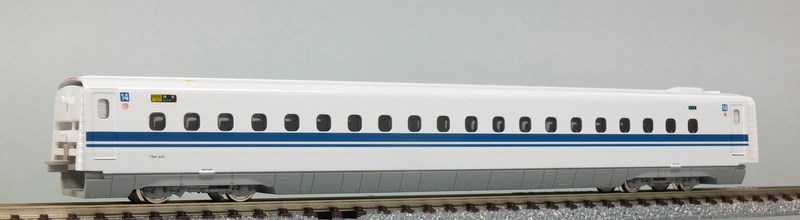

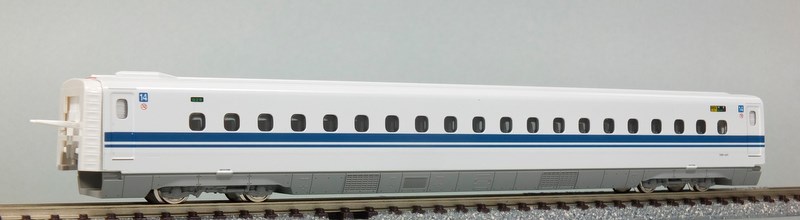

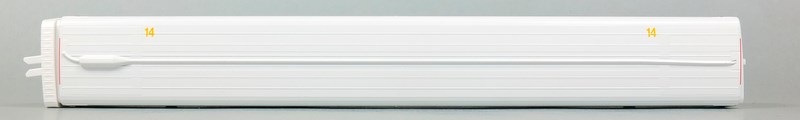

14号車　786-201
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

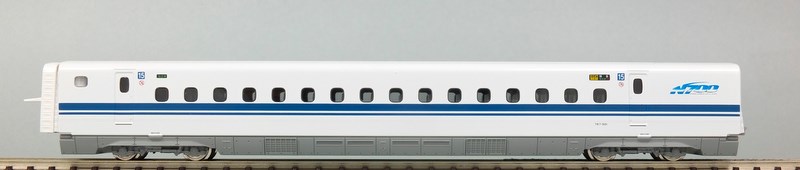

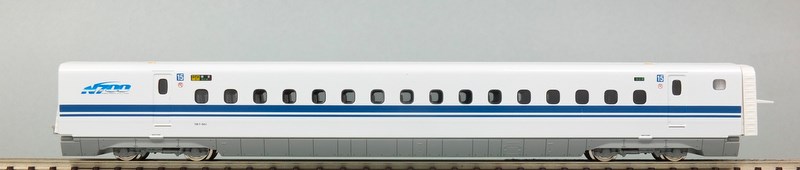

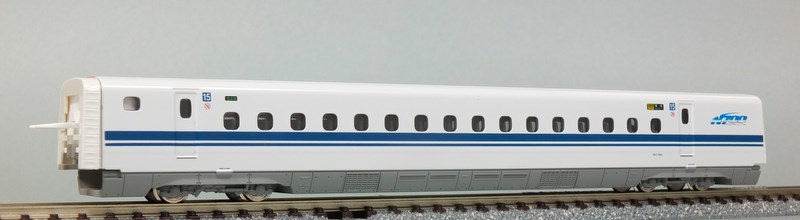

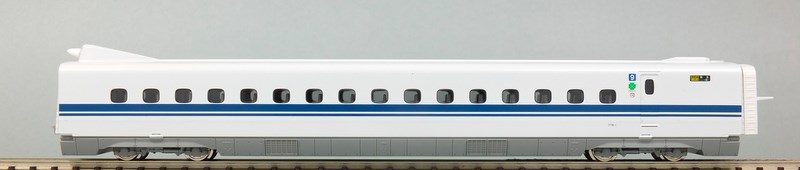

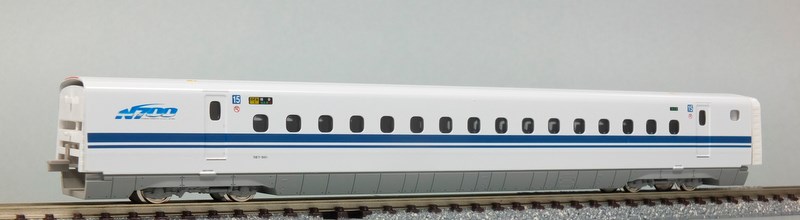

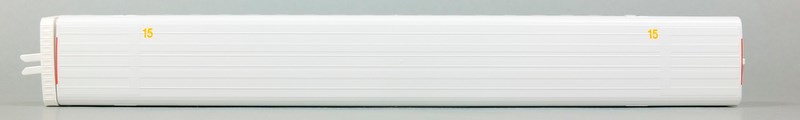

15号車　787-501
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー

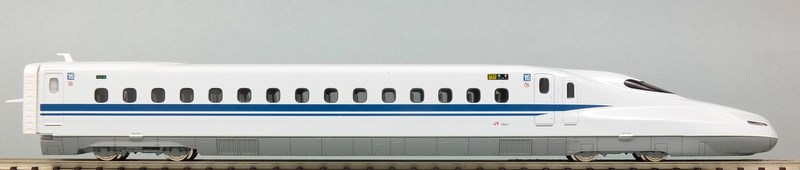

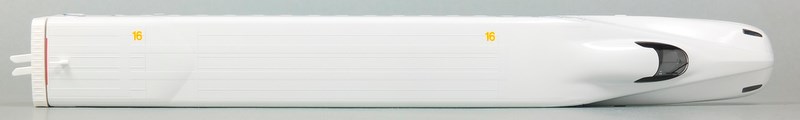

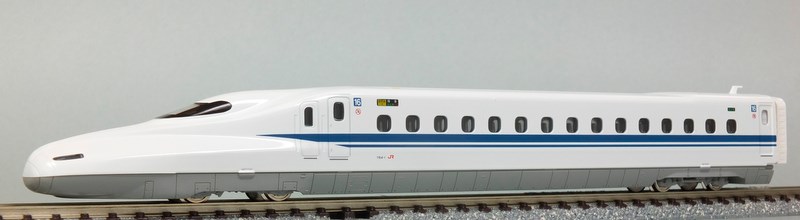

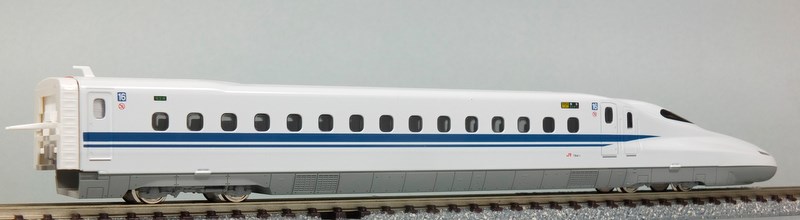

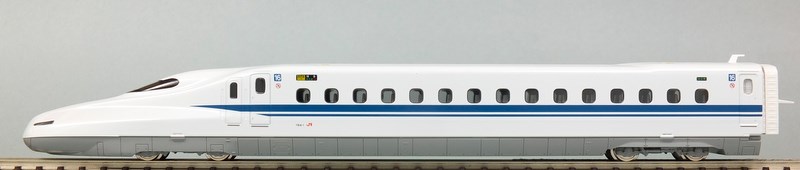

16号車　784-1
形式写真(海側)形式写真(山側)サイドビュー(海側)サイドビュー(山側)トップビュー
矢印
博多
東京
東京
博多
矢印
